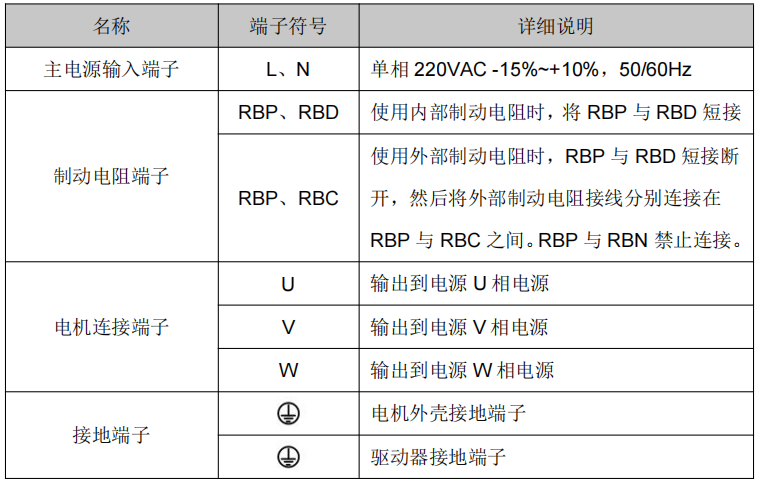

時代超群2270D強電端子說明（wgb）

CN1 控制信號端子說明

CN1 控制信號端子提供與上位控制器連接所需要信號，使用 DB26 插座，信號包括：

 1 個輸入端口  4 個輸出端口  模擬量指令輸入  指令脈沖輸入  編碼器信號輸出

CN1 端子插頭采用 DB26 公頭，外形和針腳分布為：

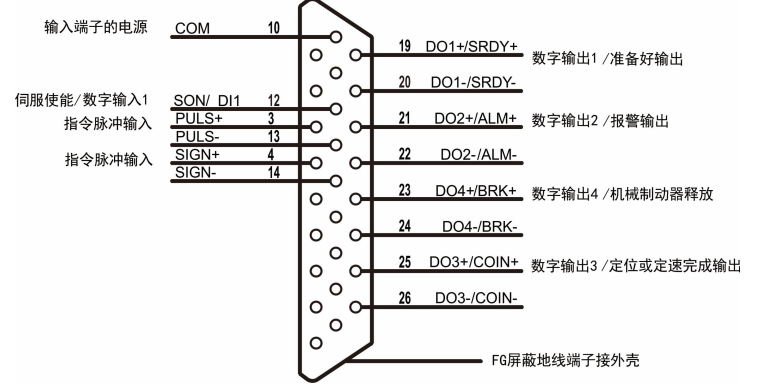

CN1 控制信號端子

 CN1插頭焊針

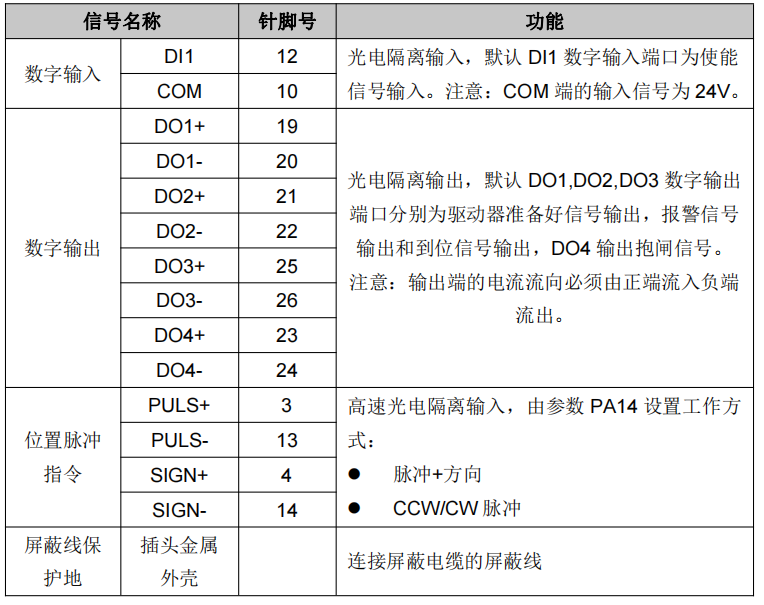

CN1 端子信號說明

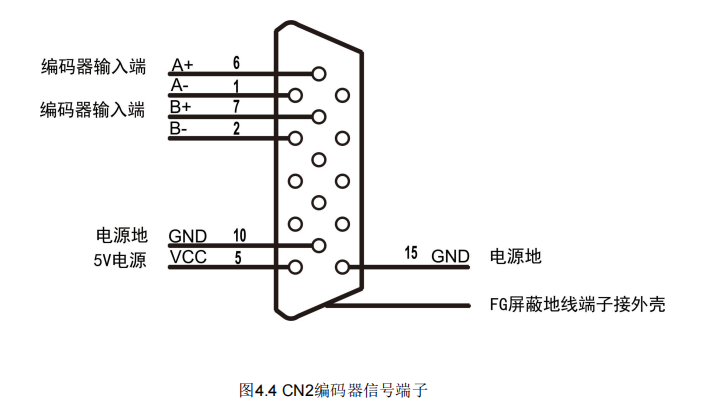

CN2 編碼器信號端子

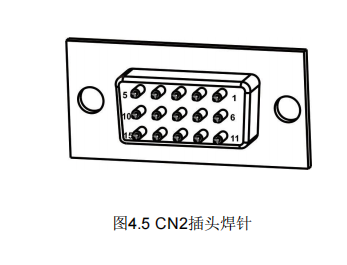

CN2 端子插頭 CN2 編碼器信號端子與電機編碼器連接圖。 接編碼器的端子使用 3 排 DB15 插座，外形與針腳分布為：
