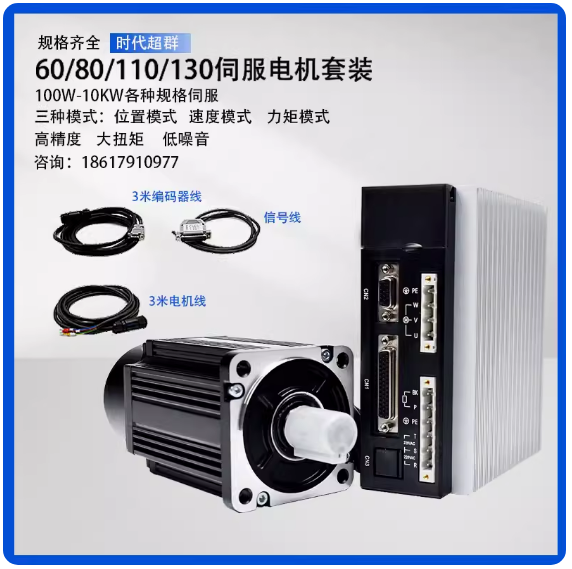

時代超群SD制動電阻規格說明（wgb）

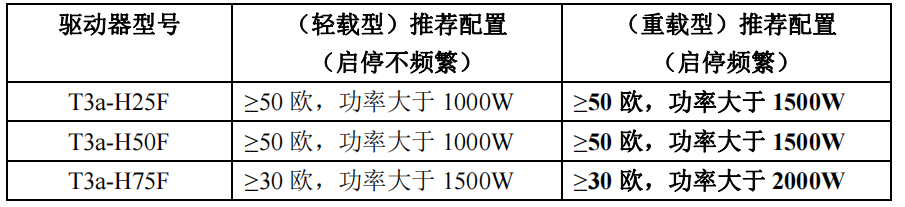

 T3a-H 系列(380V 伺服)制動電阻配置表

(標準 380V 伺服不含內置電阻，必須外接制動電阻，定制型號除外)

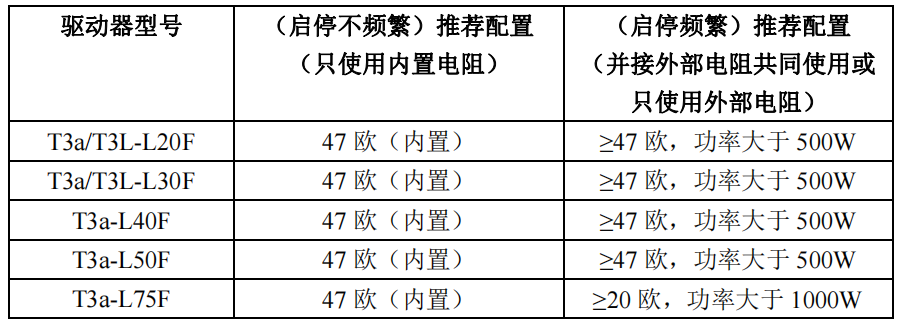

T3a-L/T3L 系列(220V 伺服)制動電阻配置表

(標準 220V 伺服含內置電阻，根據負載情況可選配外接制動電阻)

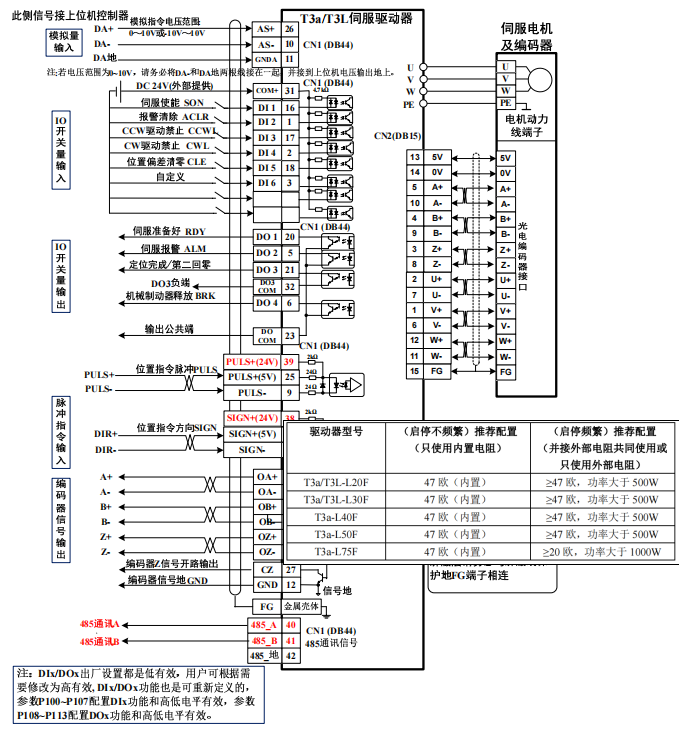

控制端口 CN1 和編碼器端口 CN2 連接圖

特別注意： 如果脈沖指令信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須接 到 CN1 的 38 腳，否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須接 到 CN1 的 24 腳，否則有可能脈沖接收不正常；
