可編程控制器循環指令的使用

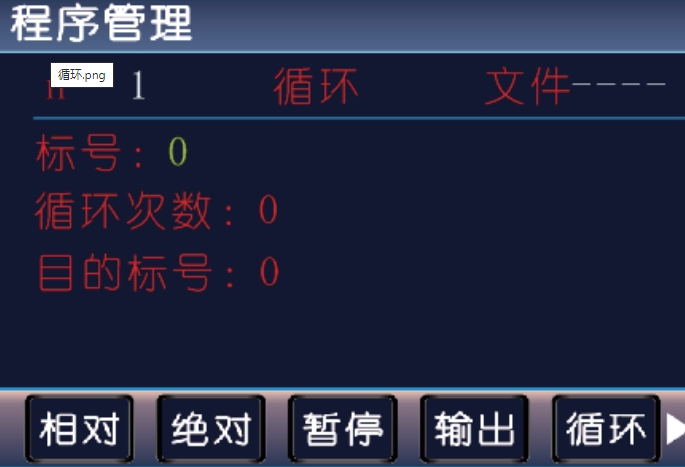

一、循環：可設置循環次數

循環在這款控制器里的意思為再次循環。比如我們需要運行10次，循環次數這里我們就應該填9。

目的標號即對應標號，我們假設我們需要循環的第一步標號為N，循環這步的目的標號對應為N。那么即為從標號N這步指令開始運行直到循環這條指令。

比如

N001 相對運動  標號1 X  1    F100

N002 延時         標號2   延時時間1

N003循環           標號3    循環次數：1    目的標號1

N004 結束

以上程序的意思就是：X軸正向移動1的距離，速度為100，延時1秒，之后按照循環指令繼續跳回標號為1的第一步相對運動繼續再次運行一遍N001和N002之后程序結束。

二、****跳轉--無限循環

      ****跳轉的就是跳轉回指定的程序， 沒有次數限制，可以理解為無限循環

       比如：

N001 相對運動  標號1 X  1    F100

N002 延時         標號2   延時時間1

N003****跳轉           標號3      目的標號1

N004 結束

以上程序的意思就是：X軸正向移動1的距離，速度為100，延時1秒，然后跳轉到N001指令循環N001-N003的程序實現無限循環。
