DM542是我公司自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用，以免燒壞驅動器。

△安全注意事項

●本產品屬于專業電器設備,應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆炸等危險

●本產品為直流電源供電，請確認電源正負極正確后通電

●請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞

●驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵驅動器為功率設備，盡量保持工作環境的散熱通風電機的相線請勿接錯，

   區分四線步進電機方法: ( 將電機

的任意兩條線接在一起，此時用手擰電機有阻力，則這兩條線是同一相，可接在驅動器A+. A-;另外兩條線短接仍然有阻力，則將這兩條線接在B+ B-)。

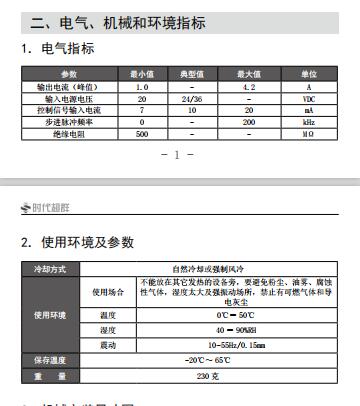

電器特點

一、產品特點

●低價格，高速力矩大

●供電電壓可達50V

●輸出電流峰值可達4.2A

●. 三態電流控制技術電機發熱低

●靜止電流自動減半0. 4S減小為60%

●可驅動4，6,8線兩相步進電機

●光隔離差分信號輸入，脈沖****響應頰率****可達200KHz

●細分精度2,4, 5, 8, 10, 16, 20, 25, 32, 40, 50, 64, 100, 125, 128可選

.外形尺寸小巧(118X 75.5X 34m)

●電流設定方便，八檔可選

●4位撥碼，共15檔細分

●具有過壓、短路等保護功能

●雙極恒流PIM驅動輸出

適合各種中小型自動化設備和儀器，例如:雕刻機、醫療蠕動泵、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

4.加強散熱方式

(1)驅動器的可靠工作溫度通常在60C以內，電機工作溫度為80C以內: :

(2)建議使用時選擇自動半流方式，馬達停止時電流自動減為60%，以減少電機和驅動器的發熱;

(3)安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的

空氣對流:必要時機內靠近驅動器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。

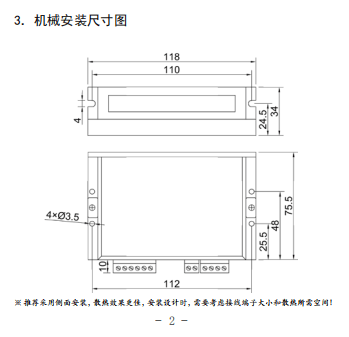

產品尺寸
