2280AJ三相高壓閉環驅動器端口與接線介紹

1、端口定義、引線顏色說明

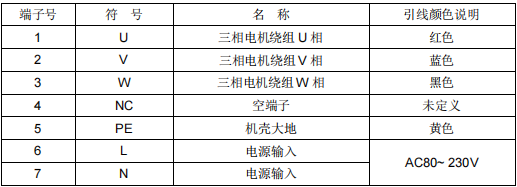

電機和電源輸入端口

注意：電機線相位間不能互換

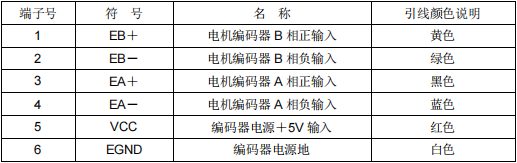

2、編碼器信號輸入端口

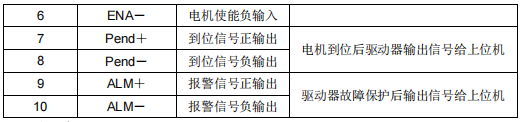

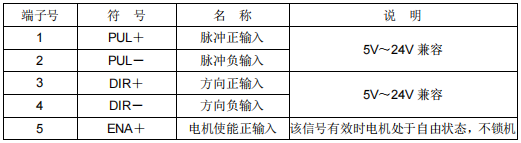

3,、控制信號端口

4、通訊端口

驅動器故障時，ENA 信號有效，驅動器將清除所有故障。

  5、控制信號接口電路圖

PU為脈沖DR為方向

輸入信號波形時序圖
