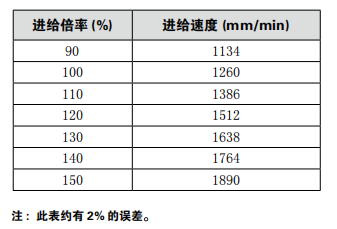

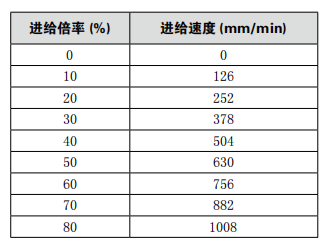

銑床數控手動操作2000M 機床面板中按鍵的功能是由 PLC 程序（梯形圖）定義的，各按鍵的功能意義請 參閱 機床 廠家的說明書。 本章以下與操作面板按鍵相關功能是針對 2000M 標準 PLC 程序進行描述的，敬請注意！ 按 鍵進入手動操作方式，手動操作方式下可進行手動進給、主軸控制、倍率修調、換刀等操作。 坐標軸移動 在手動操作方式下，可以使兩軸手動進給、手動快速移動。 手動進給 按住進給軸及方向選擇鍵 中的 或 X 軸方向鍵可使 X 軸 向負向或正向進給，松開按鍵時軸運動停止；按住 或 Z 軸方向鍵可使 Z 軸向負向或正向進給， 松 開按鍵時軸運動停止；按住 或 Y 軸方向鍵可使 Y 軸向負向或正向進給，松開按鍵時軸運動 停止； 按住 或 4th 軸方向鍵可使 4th 軸向負向或正向進給，松開按鍵時軸運動停止。 當進行手動進給時，按下 鍵，使狀態指示區的指示燈 亮則進入手動快速移動狀態。 手動快速移動 按 中的 鍵直至狀態指示區的快速移動指示燈亮，按下 或 鍵可使 X 軸向負向或正向快速移動，松開按鍵時軸運動停止；按下 或 鍵可使 Z 軸向 負向或正向快速移動，松開按鍵時軸運動停止；按住 或 Y 軸方向鍵可使 Y 軸向負向或正向進給， 松開按鍵時軸運動停止；按住 或 4th 軸方向鍵可使 4th 軸向負向或正向進給，松開按鍵時軸 運動停止。快速倍率實時修調有效。 當進行手動快速移動時，按下 鍵，使指示燈 熄滅，快速移動無效，以手動速度進給。 注 1：在接通電源后，如沒有返回參考點，當快速移動開關打開（快速移動指示燈亮）時，快速移動速度是手動進給速度 還是快速移動速度由 2000M 狀態參數 NO.012 的 Bit0 位（ISOT）選擇； 注 2：在編輯 / 手輪方式下，  鍵無效。 速度修調 在手動進給時，可按 修改手動進給倍率，共 16 級。當參數 ****10 設為 1260 時進給倍率與進 給速度的關系如下表
在手動快速移動時，可按 或  修改手動快速移動的倍率，快速倍率有 Fo，25％，50％，100％四擋。（Fo 速度由數據參數 No.085 設定） 其它手動操作 逆時針轉、順時針轉、停止控制  ：手動操作方式下，按此鍵，主軸逆時針轉；
 ：手動操作方式下，按此鍵，主軸停止；
 ：手動操作方式下，按此鍵，主軸順時針轉。
主軸點動  ：此時主軸處于點動狀態。
功能描述：按面板上的 鍵可進入點動狀態，主軸點動功能的開啟與關閉需主軸處于停止狀態。 主軸點動狀態，按 鍵，逆時針轉點動；按 鍵，順時針轉點動。點動速度由數據參數 No.208 設定。 主軸點動旋轉時，按  鍵，可停止主軸點動旋轉，點動旋轉停止時不會輸出主軸制動信號。 K10.4 設置為 1, 主軸點動在任何方式下有效。自動或錄入方式下主軸處于點動旋轉狀態，此時運行 程序將關閉主軸點動旋轉并關閉點動功能。 參數設置： PLC 參數 K10.4 1/0：主軸點動在任何方式下 / 手動、手輪、回零方式下有效。 數據參數 No.208：主軸點動時的旋轉速度。 冷卻液控制  ：任意操作方式下，按此鍵，冷卻液在開關之間切換。 參數設置：PLC 參數 K10.1 1/0：復位時主軸潤滑以及冷卻輸出保持 / 關閉
潤滑控制 功能描述： 1、非自動潤滑： DT13 =0：非自動潤滑。 當 DT13=0 時，為潤滑翻轉輸出，按下機床操作面板 鍵，潤滑輸出，重復按下則潤滑輸出取消。 執行 M32 時，潤滑輸出，然后執行 M33，潤滑輸出取消。 當 DT13>1 時，為潤滑定時輸出，按下機床操作面板  鍵，潤滑輸出，經過數據參數 112 設置 的時間后，潤滑輸出取消；執行 M32，潤滑輸出，經過數據參數 DT13 設置的時間后，潤滑輸出取消。若 DT13 設置的時間未到，此時執行 M33，則潤滑輸出取消。 2、自動潤滑： DT13>0：自動潤滑，可設置潤滑時間 DT13 和潤滑間隔時間 DT53 2000M 上電后開始潤滑 DT13 設置的時間，然后停止輸出，經過DT53設置的時間后，再重復 輸出 潤滑，依次循環。自動潤滑時，M32、M33 代碼，機床操作面板 鍵也有效。 參數設置： PLC 參數：K10.1 1/0：復位時主軸潤滑冷卻輸出保持 / 關閉 PLC 參數：K16.2 1/0：自動潤滑有效時開機是 / 否輸出潤滑 PLC 數據：DT53: 自動潤滑間隔時間 (ms) PLC 數據：DT13：自動潤滑輸出時間 (ms) DT05：M 代碼執行持續時間 (ms) DT13：潤滑開啟時間 (0-60000ms)(0: 潤滑不限時 ) 換刀  ：手動操作方式下，按此鍵，主軸刀具松開 / 夾緊。
主軸倍率的修調 手動操作方式下，當選擇模擬電壓輸出控制主軸速度時，可修調主軸速度。 按 鍵，修調主軸倍率改變主軸速度，可實現主軸倍率 50％～ 120％共 8 級實時調節。
|
