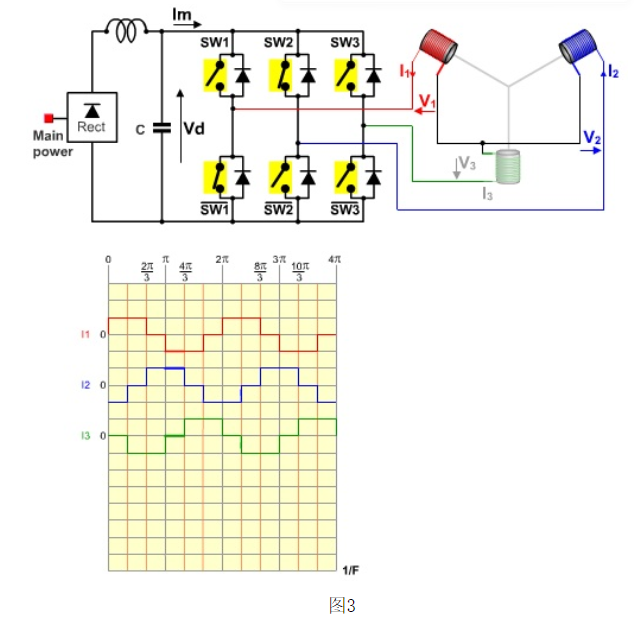

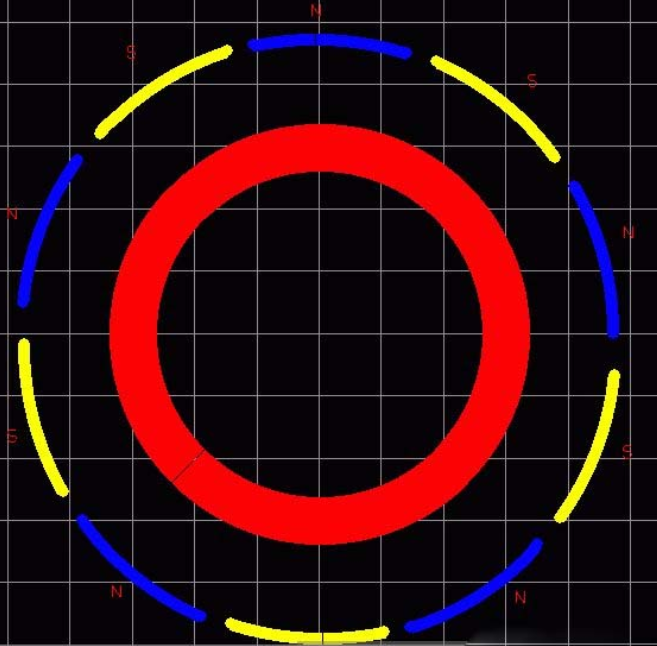

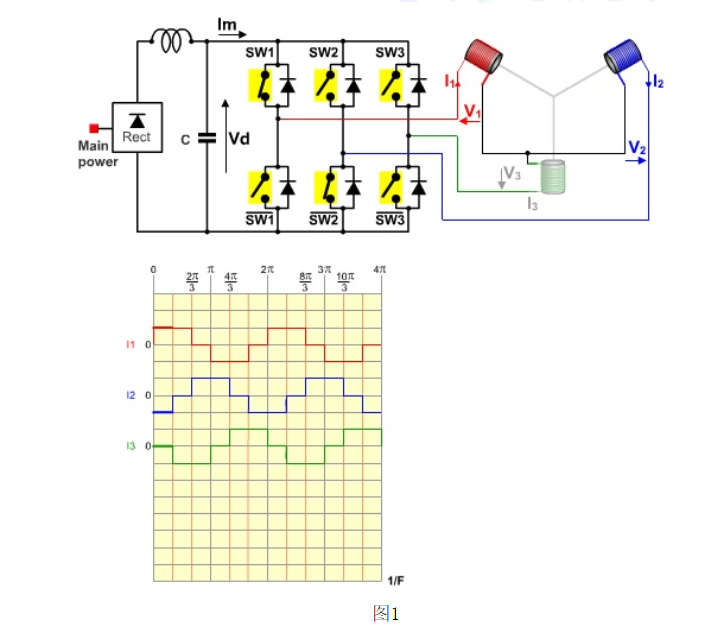

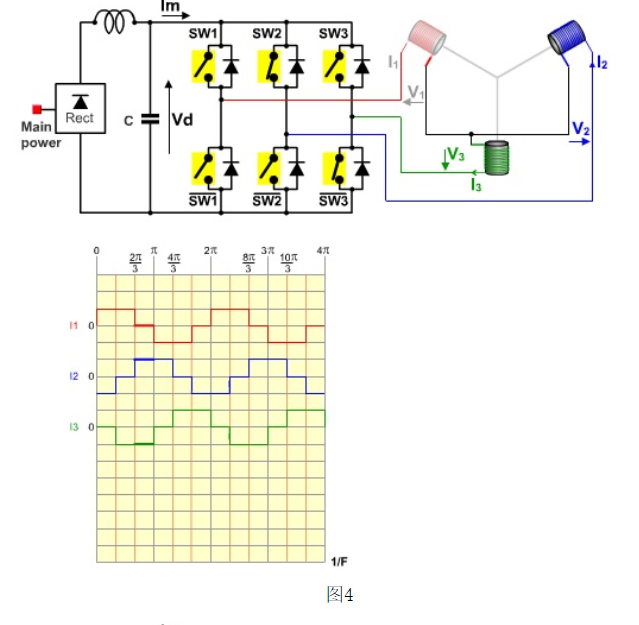

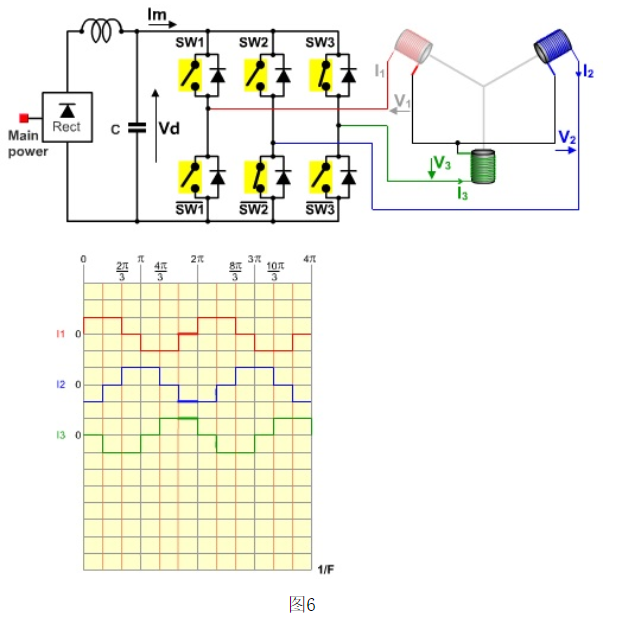

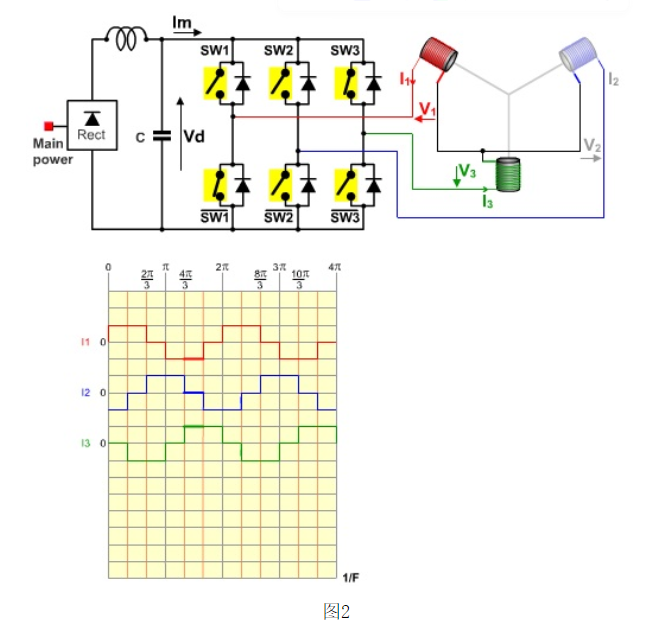

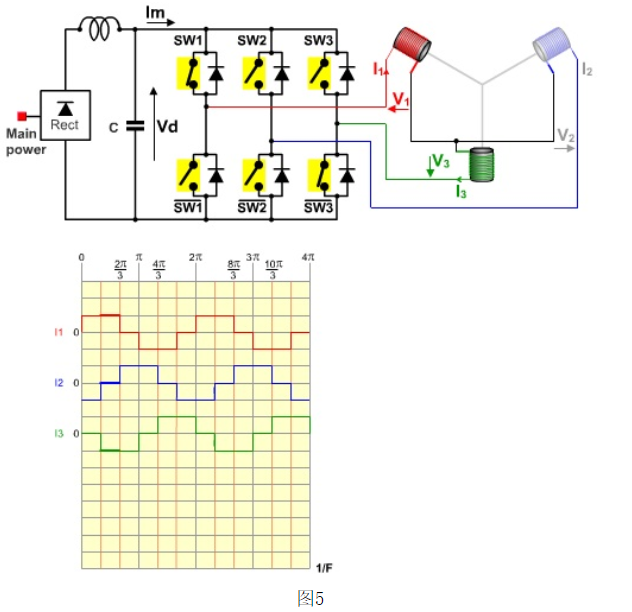

時代超群無刷電機的相角是什么（wgb）  霍耳的紅線一般接5－12v直流電。推薦5－7v。霍耳的信號線傳遞電機里面磁鋼相對于線圈的位置，根據三個霍耳的信號控制器能知道此時應該如何給電機的線圈供電（不同的霍耳信號，應該給電機線圈供相對應方向的電流），就是說霍耳狀態不一樣，線圈的電流方向不一樣�；舳盘杺鬟f給控制器，控制器通過粗線（不是霍耳線）給電機線圈供電，電機旋轉，磁鋼與線圈（準確的說是纏在定子上的線圈，其實霍耳一般安裝在定子上）發生轉動，霍耳感應出新的位置信號，控制器粗線又給電機線圈重新改變電流方向供電，電機繼續旋轉（線圈和磁鋼的位置發生變化時，線圈必須對應的改變電流方向，這樣電機才能繼續向一個方向運動，不然電機就會在某一個位置左右擺動，而不是連續旋轉），這就是電子換相。(如圖所示)
無刷電機的相角是無刷電機的相位代數角的簡稱，指無刷電機各線圈在一個通電周期里面線圈內部電流方向改變的角度。電動車用無刷電機常見的相位代數角有120度與60度兩種。
觀察霍耳元件安裝空間位置判斷無刷電機的相角：120度和60度兩種相角的霍耳元件安裝空間位置不一樣。60度電機三個霍耳的排列都是一樣的，120度電機中間的那個霍耳要翻轉180度安裝。
無刷電機的霍耳元件有五根引線，分別是霍耳元件的公共電源正極、公共電源負極、A相霍耳輸出、B相霍耳輸出、C相霍耳輸出。我們可以利用無刷控制器（60度或120度）的五根霍耳引線，將無刷電機霍耳元件引線上的正負電源接好，將其余A 、B、C三個相位傳感器的引線，任意接在控制器霍耳信號引線的引線上。接通控制器電源，由控制器給霍耳元件供電，就可以檢測到無刷電機的相角了。
方法如下：用萬用表的+20V直流電壓檔，并將黑表筆接地線，紅表筆分別測量三個引線的電壓情況，記錄下三根引線的高低電壓。輕微轉動電機，讓電機轉過一個最小磁拉力角度，再次測量并記錄下三根引線的高低電壓，如此測量記錄6次。我們用1表示高電位，用0表示低電位，那么，如果是60度無刷電機，連續轉動6個最小磁接力角度，則測量出的霍耳真值信號應該是：100、110、111、011、001、000。調整三個霍耳元件引線的引腳順序變化，這樣對于60度無刷電機的A、B、C三個相位就判斷出來了。
如果是120度無刷電機，連續轉動6 個最小磁拉力角度，測量出的霍耳真值信號應該是按照100、110、010、001、101的規律變化，這樣霍耳元件引線的通電相序就判斷出來了。
|
