時代超群CM35控制IO如何接線

在工業自動化控制中，除了控制電機正反轉及運行的距離以外，我們還需要控制一些輔助工件例如：

氣缸、電磁閥、電主軸，或者在使用的過程中，為了防止設備撞壞，所以會設定一些限制工具例如：

限位開關，零位開關等等。

CM35D是本公司研制的運動控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，

配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

此控制器支持8路輸出16路輸入，液晶屏顯示，支持限位零位，支持帶動繼電器及氣缸等，程序存儲20組，

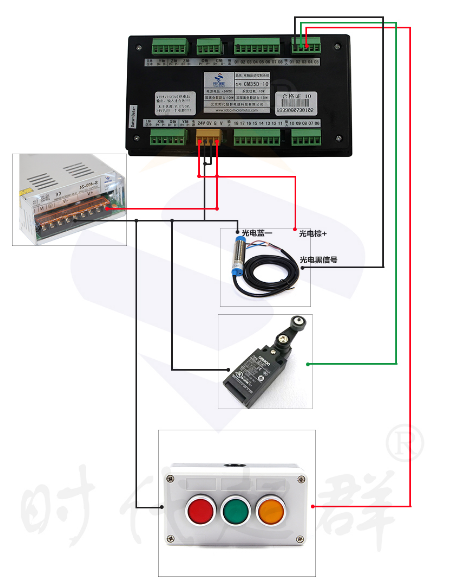

****條數499條。控制器所有輸入輸出信號均為低電平有效。具體IO接線圖如下：

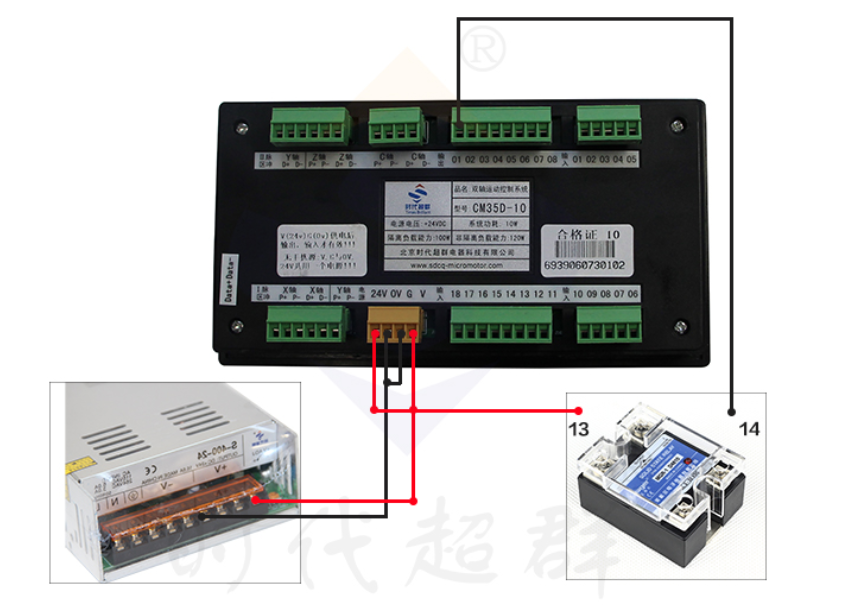

輸出信號接線方式：
