機床數控系統和數控機床是什么

數控機床是由機床數控系統（Numerical Control Systems of machine tools）、機械、電氣控制、 液壓、 氣動、潤滑、冷卻等子系統（部件）構成的機電一體化產品，機床數控系統是數控機床的控制核心。 機床數控系統由控制裝置（Computer Numerical Controler 簡稱 CNC）、伺服（或步進）電機驅動單元、 伺服（或步進）電機等構成。 數控機床的工作原理：根據加工工藝要求編寫加工程序（以下簡稱程序）并輸入 CNC，CNC 按加工  程序向伺服（或步進）電機驅動單元發出運動控制代碼，伺服（或步進）電機通過機械傳動機構完成機 床的進給運動；程序中的主軸起停、刀具選擇、冷卻、潤滑等邏輯控制代碼由 CNC 傳送給機床電氣控制 系統，由機床電氣控制系統完成按鈕、開關、指示燈、繼電器、接觸器等輸入輸出器件的控制。目前， 機床電氣控制通常采用可編程邏輯控制器（Programable Logic Controler 簡稱 PLC），PLC 具有體積小、 應用方 便、可靠性高等優點。由此可見，運動控制和邏輯控制是數控機床的主要控制任務。 2000TB/TC 車床 CNC 同時具備運動控制和邏輯控制功能，可完成數控車床的二軸運動控制，還 具有 內置式PLC功能。根據機床的輸入、輸出控制要求編寫PLC程序（梯形圖），就能實現所需的機床電 氣控制要求，方便了機床電氣設計，也降低了數控機床成本。 實現 2000TB/TC 車床 CNC 控制功能的軟件分為系統軟件（以下簡稱 NC）和 PLC 軟件（以下 簡稱 PLC）二個模塊，NC 模塊完成顯示、通信、編輯、譯碼、插補、加減速等控制，PLC 模塊完成梯 形圖解釋、執行和輸入輸出處理。 2000TB/TC 車床 CNC 出廠時已裝載了標準 PLC 程序（特殊訂貨除外），在后述功能、操作說 明時，涉 及到 PLC 控制功能的說明將按標準 PLC 程序的控制邏輯描述，說明書中以“標準 PLC 功 能”來標識。機床廠家可能會修改或重新編寫 PLC 程序，因此，由 PLC 控制的功能和操作請參照機床 廠家的操作說明書。

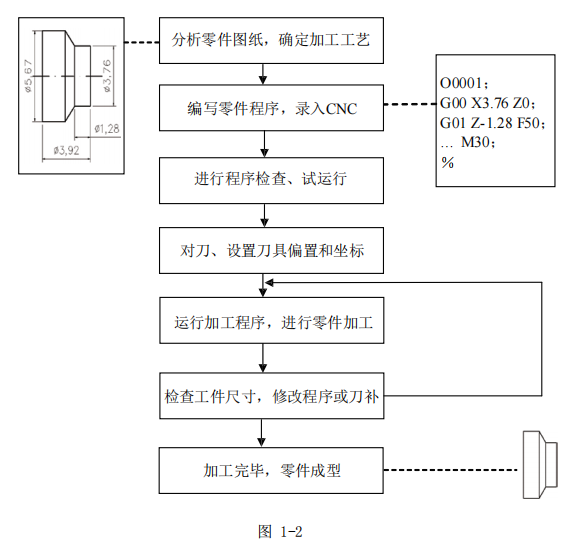

編程就是把零件的外形尺寸、加工工藝過程、工藝參數、刀具參數等信息，按照 CNC 專用的編程代 碼編寫加工程序的過程。數控加工就是 CNC 按加工程序的要求，控制機床完成零件加工的過程。 數控加工的工藝流程如圖 1-2。
