電機在不轉動情況下，調節相電流，左圖所示調節電位器，測量GND和Ref之間電壓。

相電流值 = 電壓值數值×2

例如：步進電機相電流為1.7A,調節電位器，是的Ref與GND之間電壓為0.85V

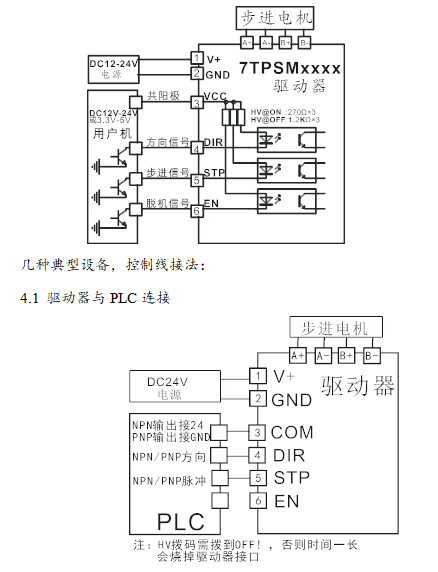

典型接線圖

兼容3.3V-5V和12V-24V用戶級，脫機信號可選接。

     注意：用戶系統使用3.3V-5V時，撥碼開關HV撥到ON（見3電氣接口）

          用戶系統使用12V-24V時，撥碼開關HV撥到OFF

   撥碼開關HV撥到OFF:支持共陰極極接法！

PLC模式下，HV撥碼必須撥到OFF！信號線上不用串限流電阻。PLC輸出有NPN和PNP兩種，PLC如果是NPN輸出，驅動器COM，接24V，按共陽極解法；PLC如果是PNP輸出，驅動器COM接GND，按共陰極解法。
