主要特點

可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數；

電流速度雙閉環設計，低速力矩大，運行平穩；

高力矩高轉速輸出，zuigao轉速達 10000rpm/min；(根據用戶電機而定)

調速方式：外接 PWM 調速或外接電位器調速；

 有 EN（使能）、DR（方向）、BK (剎車)信號控制端；

可輸出測速脈沖 FG，（光電隔離，門極輸出）；

可輸出報警信號 ER 供用戶檢測（光電隔離，門極輸出）；

具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功

能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？

會立即燒毀驅動器。

3、上位控制信號電壓是多少 V？

調速信號電壓為 5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？

正常，在常溫下，長時間工作外殼達到 90 度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？

可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到 6000？

無刷電機的轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在 0 至速。

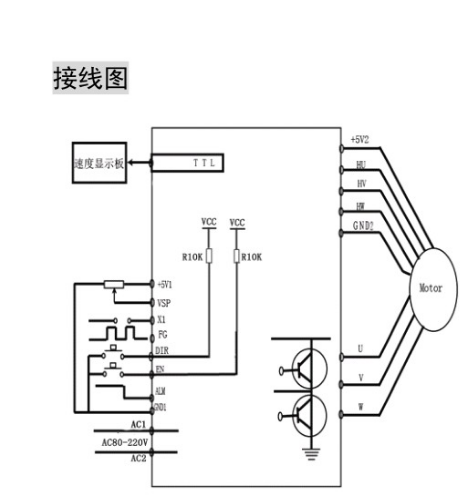

7、我手上已經有電機，購買此驅動器后如何接線？

必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞
