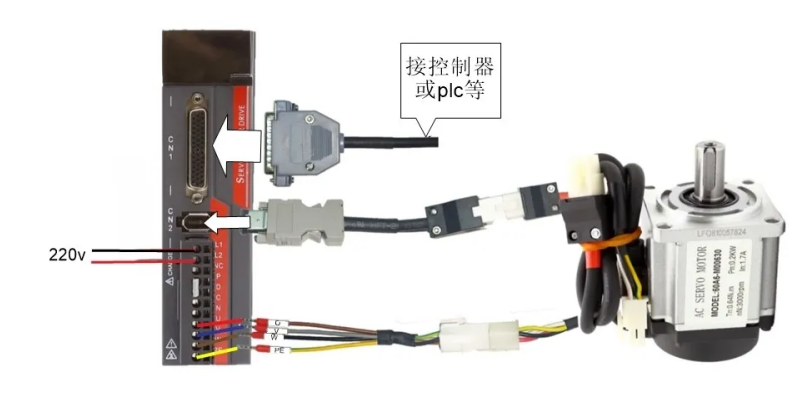

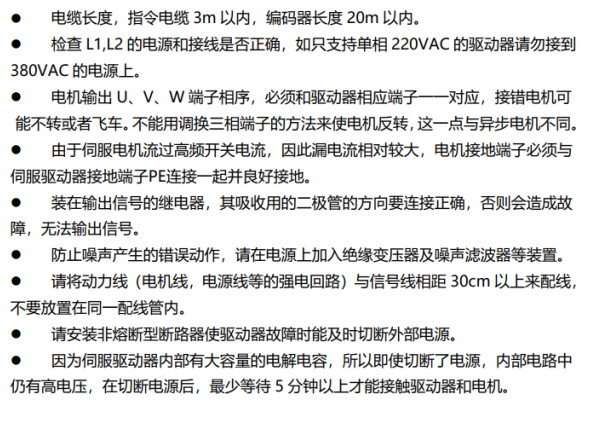

伺服驅動器和電機接線

下面是伺服驅動器和上位機接線方法

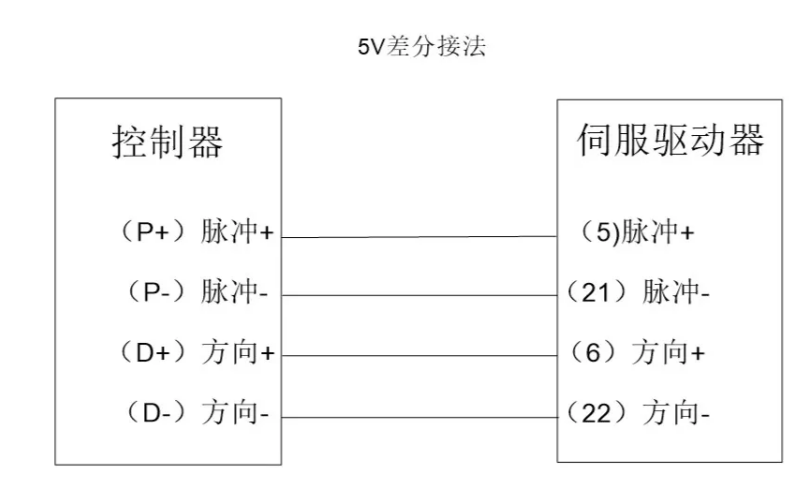

如CM35D,CM40L控制器可以使用5V差分接法，如下圖。

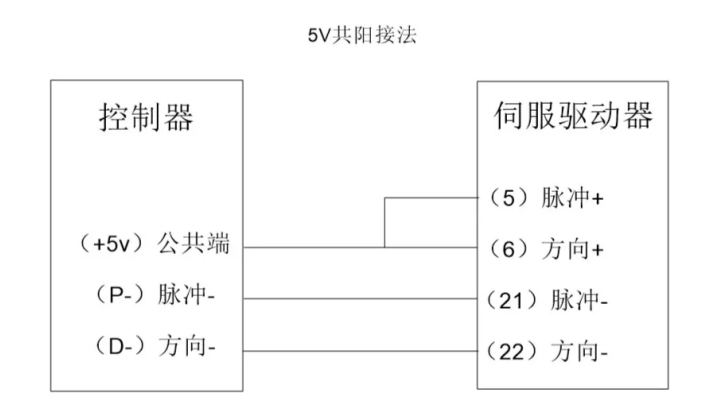

如cs10控制器和一些單片機開發板等可以使用5V共陽接法， 如下圖。

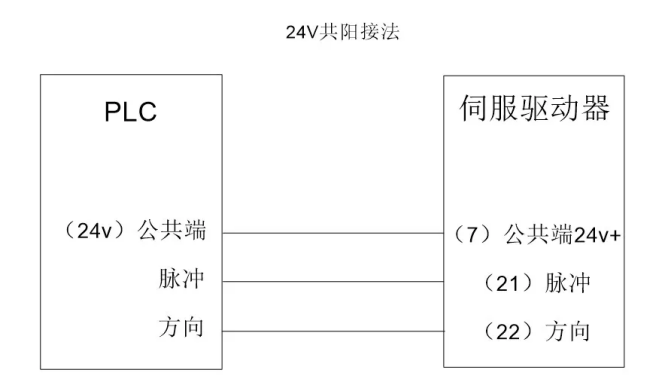

像NPN輸出的PLC 比如三菱、信捷、臺達等可以使用24V共陽接法， 如下圖。

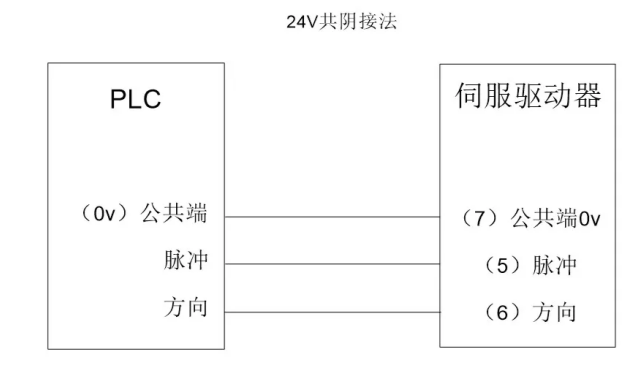

像PNP輸出的PLC 比如西門子、合信等可以使用24V共陰接法， 如下圖。

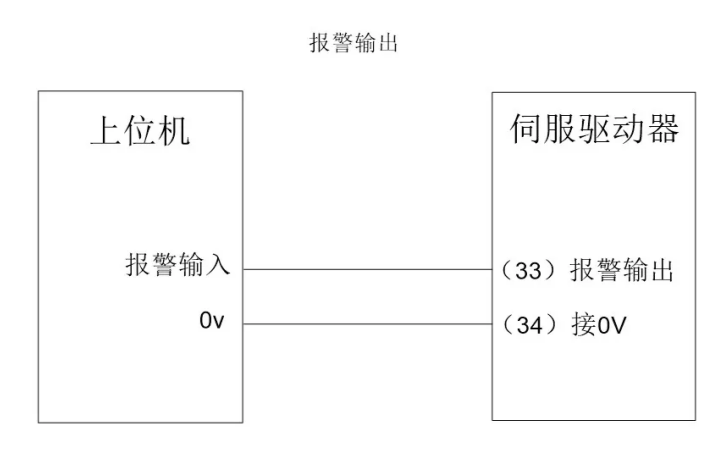

有一些設備需要用到報警輸出信號接線方法如下圖。

帶抱閘的電機剎車接線方法如下圖。

模擬量控制比如電位器控制 接線方法如下圖。
