特點

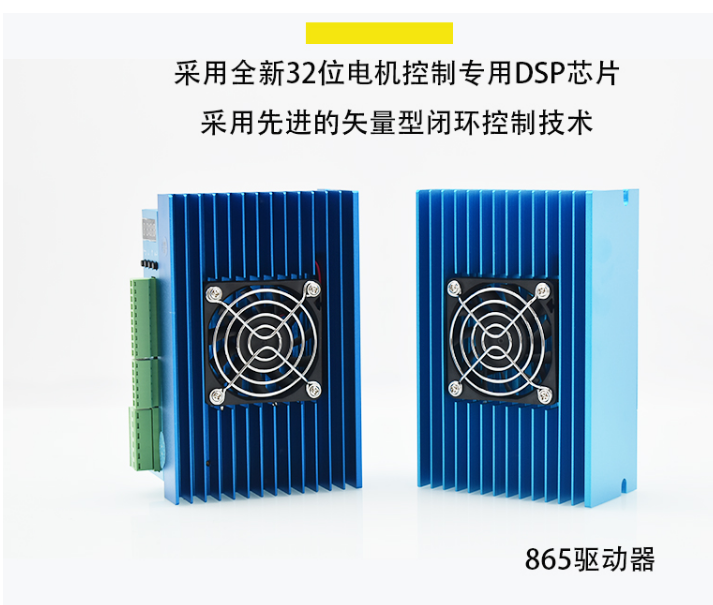

u 采用飛思卡爾全新 32 位電機專用控制芯片；

u 采用先進的矢量型閉環控制技術；

u LED 數碼管顯示，方便參數設置和運行狀態監控；

u 靜態電流和動態電流可以任意設置（0～8.2A 范圍內）；

u 可驅動 (57/60) 和 86 系列混合式閉環步進電機；

u 光電隔離信號輸入/輸出；

u 脈沖響應頻率 200KHz；

u 16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）；

u 電子齒輪模式（任意細分值）；

u 具有過流、過熱、過壓和跟蹤誤差超差等保護；

u 位置控制模式和速度控制模式可選；

u 位置模式下有兩種控制方式可選擇

1、上位機在計算脈沖當量時請用表格 4.1.2 里的細分數×200，得到單位為脈 沖/轉的細分值。

 2、閉環驅動系統不能簡單的以更換電機線來改變電機的運轉方向，如果電機 運行方向與給定方向不一致時，更改參數 P002 里的值來進行換向。

3、當 P001 里選擇的細分值為 SEt 時，驅動器細分采用電子齒輪變量來定義。 通過電子齒輪可以定義輸入到驅動器的單位脈沖命令，使傳動裝置移動任意距 離。上位控制器所產生的脈沖命令不需要考慮傳動系統的齒輪比、減速比或是 電機編碼器線數。可以很方便的與各種脈沖源相匹配，以達到理想的控制分辨 率（角度/脈沖）。 計算公式： P×G=N×C×4 P：輸入指令的脈沖數 G：電子齒輪比： G＝ 分頻分母 分頻分子 N：電機旋轉圈數 C：光電編碼器線數/轉，本系統 C＝1000  例如：當上位控制器輸出指令脈沖為 6000，電機旋轉 1 圈 G＝ P N *C * 4 = 6000 1*1000* 4 ＝ 32 則參數 P006 設為 2，P007 設為 3，上面的結果通過數學約分計算得來，盡量 取最小公約數。其中電子齒輪比推薦范圍為： 20 1 ≤G≤20
