ZD-3HD660M驅動器特點（wgb）

  特點

·高性能、低價格、高速力矩大 ·****的相位記憶功能，重新上電后電機保持在定位角度

·可針對不同電機調節電感量，發揮步進電機****效能

·脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定

·接口采用超高速光耦隔離

·抗高頻干擾能力強

主要功能

·設有 16 檔等角度恒力矩細分，****分辨率 12000 脈沖 / 轉，  并可定制任意細分

·****響應頻率可達 150Kpps ·無脈沖輸入時，輸出電流自動降低（默認為 50%，可任意調節）

·驅動電流：0.5—6.0A/ 相，16 檔可調 ·信號電平 5 ～ 24V 兼容

·支持脫機、使能、鎖定等功能

電流、細分設置

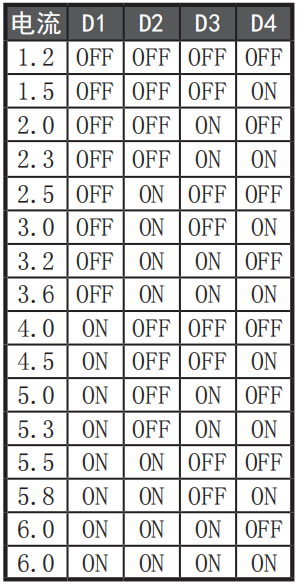

電流設定 Current setting 驅動器工作電流由 DIP-1

端子設定，運行電流為正 常工作輸出電流設置開關 （注：本驅動器電流值為 有效值）

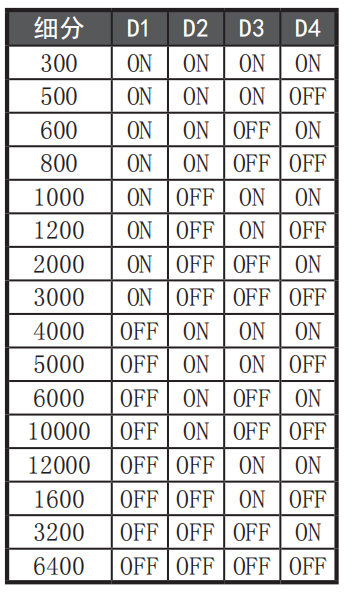

細分設定 Micro-stepping setting 驅動器細分由 DIP-2 端子設 定，共 16 檔，由 4 位撥碼 開關的前四位分別設定（后兩 位為功能設定）。 附表如：細分數 ( 脈沖 / 轉 )
