iSVL-T系列低壓一體化伺服電機,將永磁同步伺服電機、編碼器、控制驅動器以及網絡通訊模塊集成于一體,由此塑造出緊湊的結構形態。在降低整體成本的前提下,大幅減少了線材的使用,節省了電氣安裝空間，極大程度地簡化了布線安裝工作，使安裝變得簡便輕松。支持總線多軸網絡控制，脈沖基本控制，OEM 獨立程序控制，輸入和輸出控制等方式，適應多樣化的應用場景以及復雜多變的工作需求

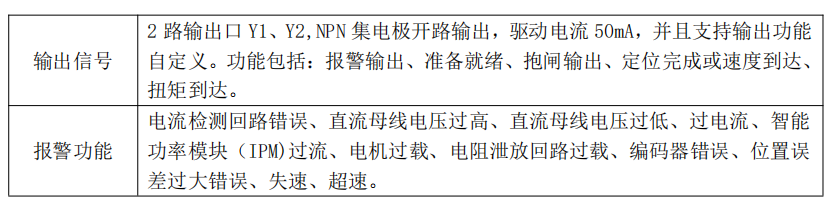

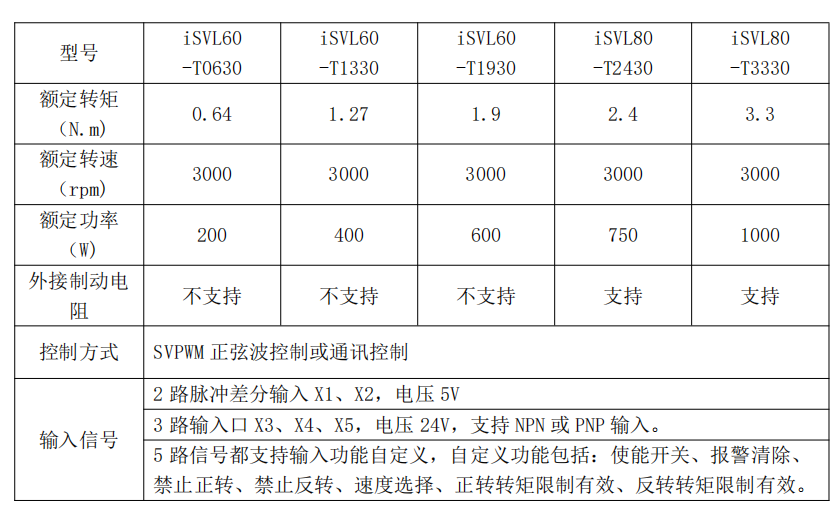

80低壓伺服一體機介紹

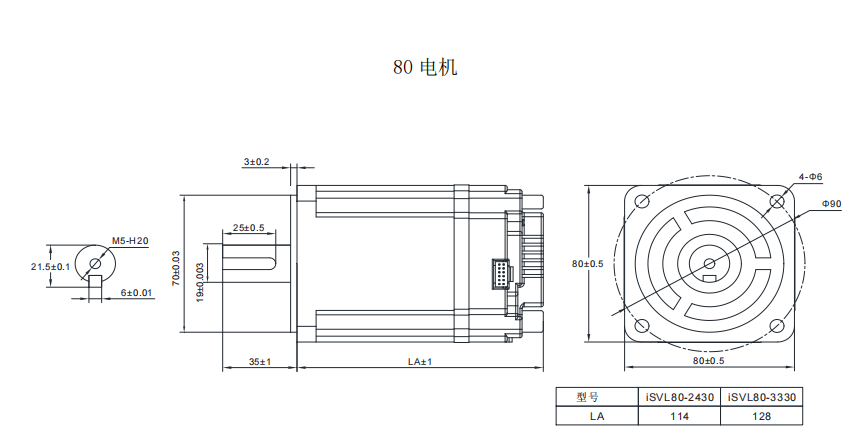

80低壓伺服一體機安裝尺寸

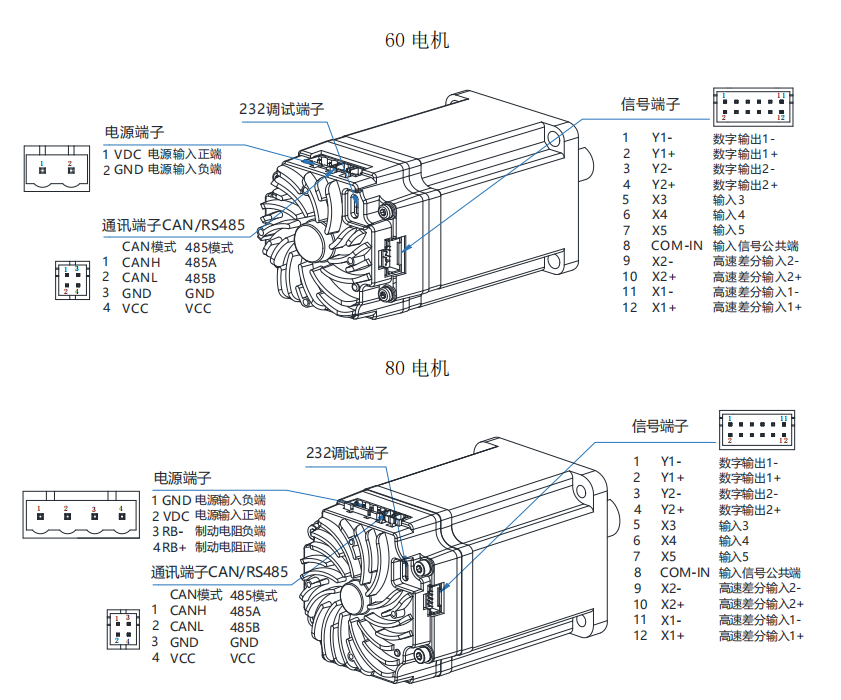

80低壓伺服一體機接口定義介紹：

特別注意事項：

Ø 本公司可選配對應產品的手操器方便客戶調試使用，通過手操器使用 USB-C 接口線纜連 接 232 調試端口，或者通過電腦使用串口～USB-C 連接 232 調試端口進行調試。

Ø 本設備不支持提供電源給外部供電，切勿將需要供電的設備外接在通訊電源上，否則會 導致本產品報警或損壞。

Ø 3 路輸入口 X3、X4、X5，支持 NPN 和 PNP，推薦外部輸入信號控制電源 12~24V。控制 和通訊信號電纜長度盡可能短，控制電纜不超過 3 米,差分信號一定要使用雙絞線，且 有屏蔽層。

Ø 2 路輸出口 Y1、Y2，驅動電流 100mA,支持 NPN 和 PNP 兼容，推薦外部電源 DC 24V。 如果負載是繼電器等電感性負載，必須在負載兩端反并聯續流二極管；如果續流二極管 反接，可能會損壞驅動器。請盡量安排非熔斷型（NFB）斷路器使驅動器故障時能及時 切斷外部電源。

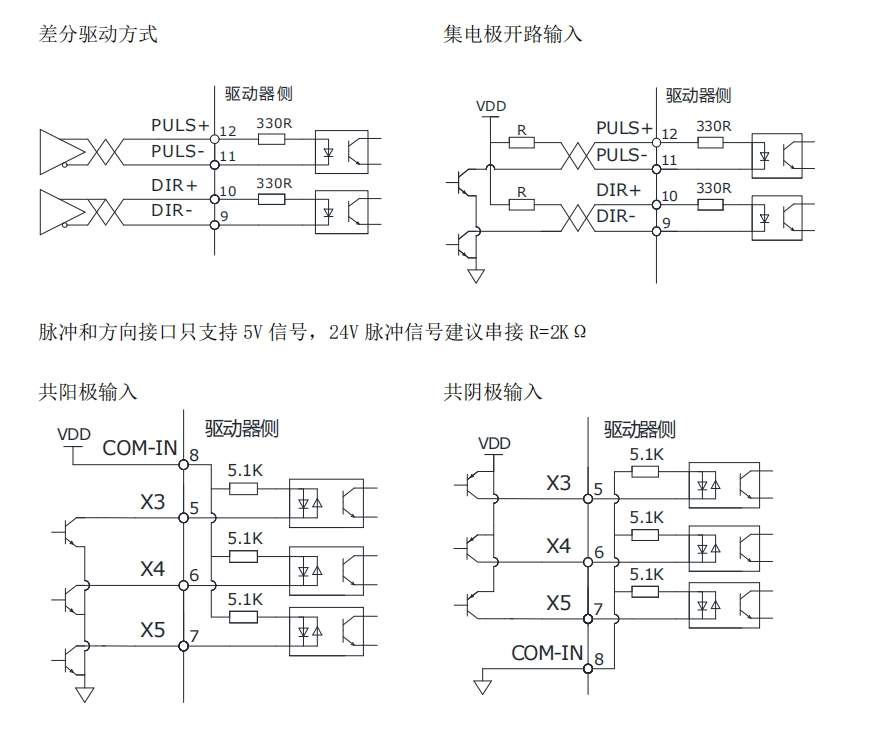

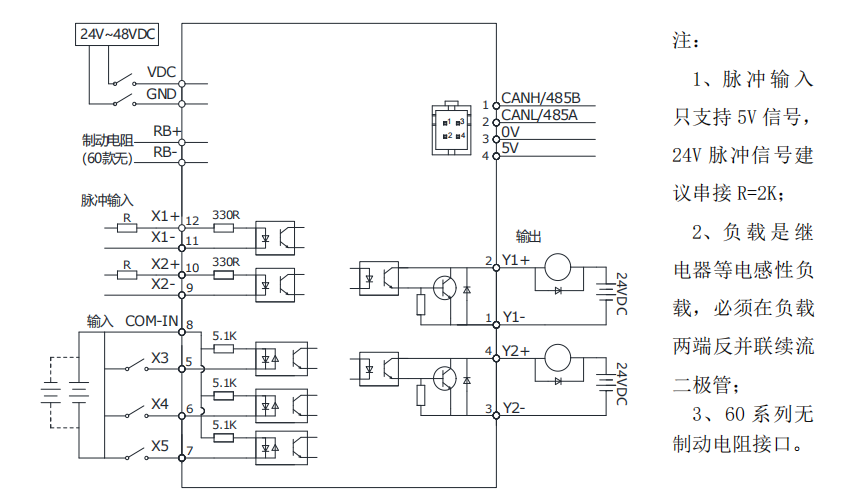

80低壓伺服一體機控制信號接口電路介紹：

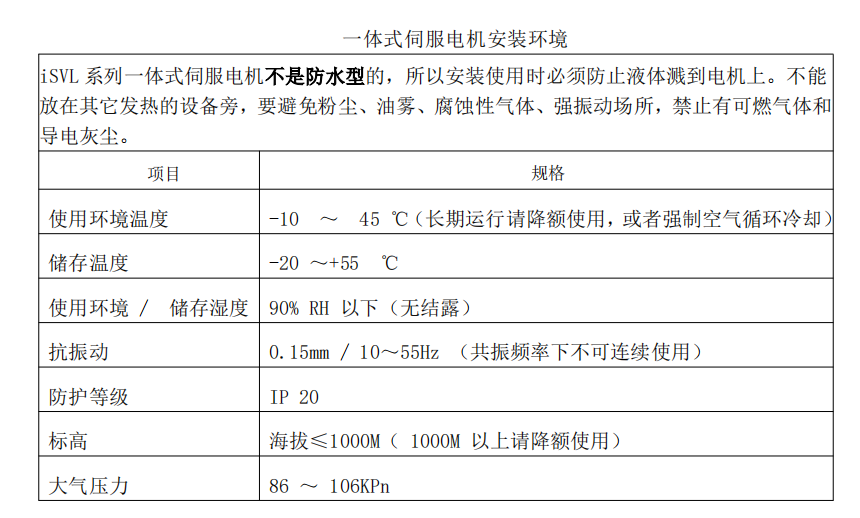

80伺服一體機安裝環境：
