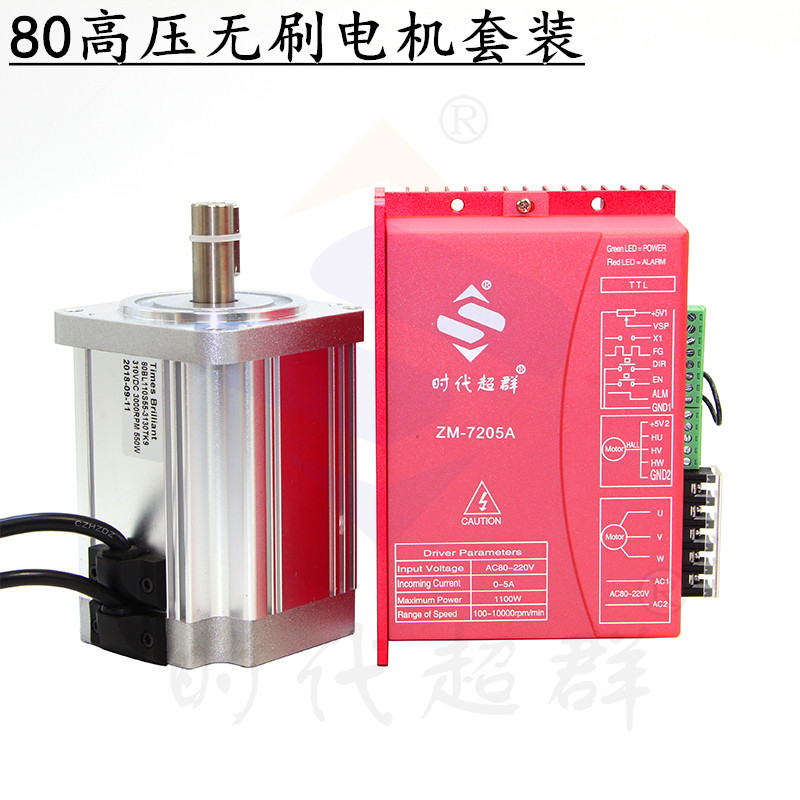

ZM-7205A 直流無刷電機驅動器，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在  V AC70V~230V 以內 （面板標稱  AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域.。

ZM-7205A高壓直流無刷驅動器安裝孔距圖

如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了

就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。

如何控制電機制動？下圖紅框端口短接，即可控制制動停止
