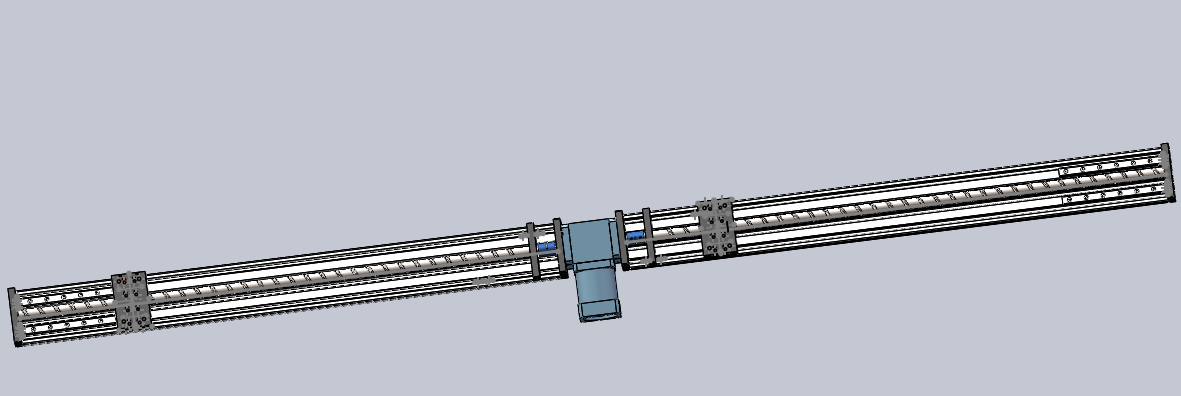

圖中設計方案為利用一臺電機帶一臺雙輸出軸T型減速機，同時間帶動兩根直線滾珠絲桿導軌滑臺做往復運動。  導軌有效行程700mm，這樣能夠保證很好的同步性。

具體使用產品如下：

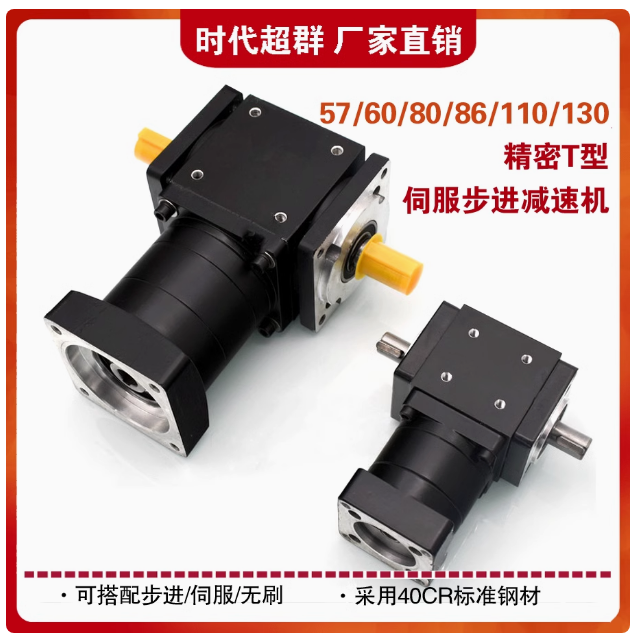

60T型減速機

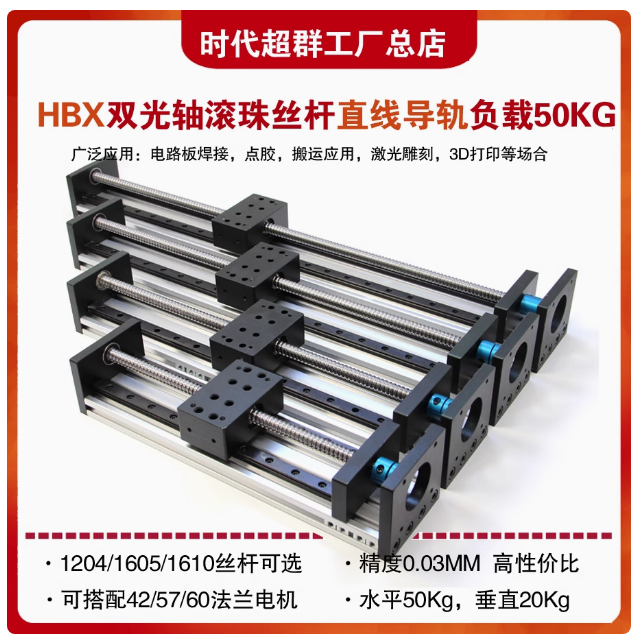

HBX80型材時代超群雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以?xún)?nèi)。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

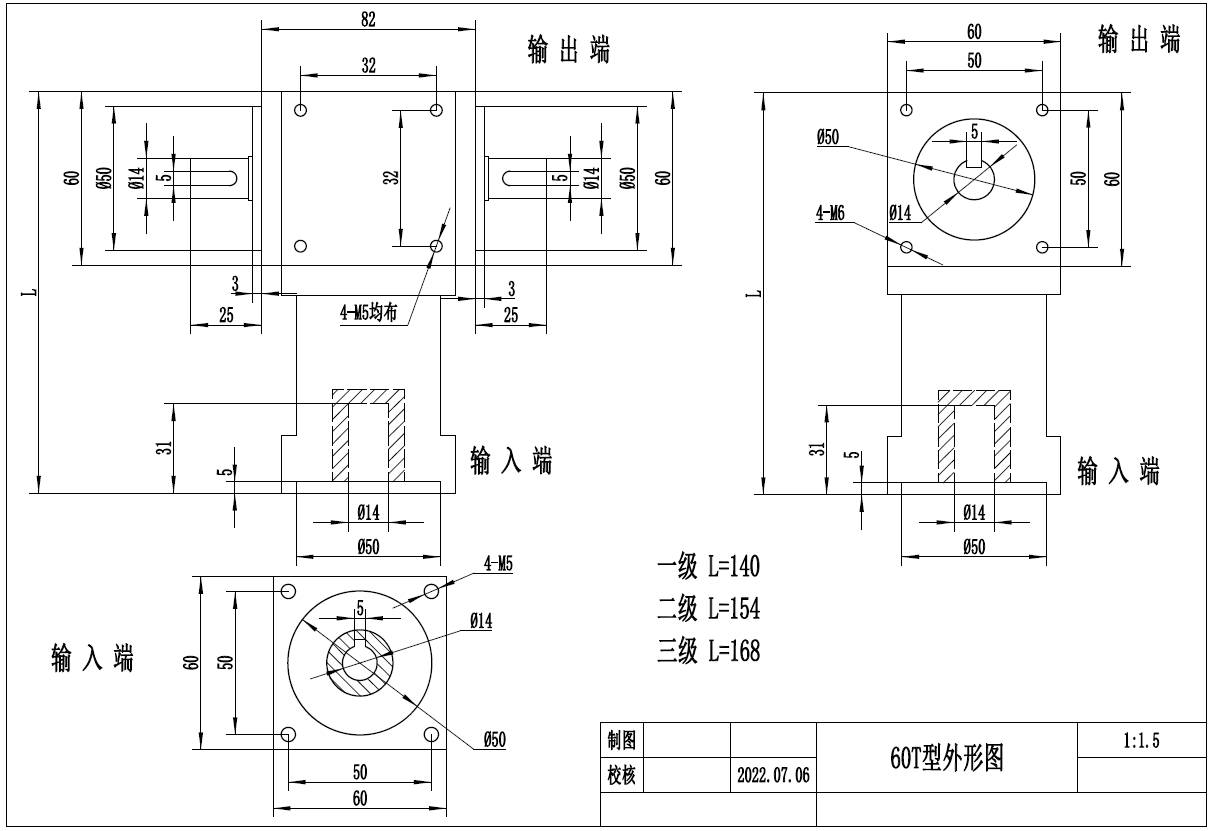

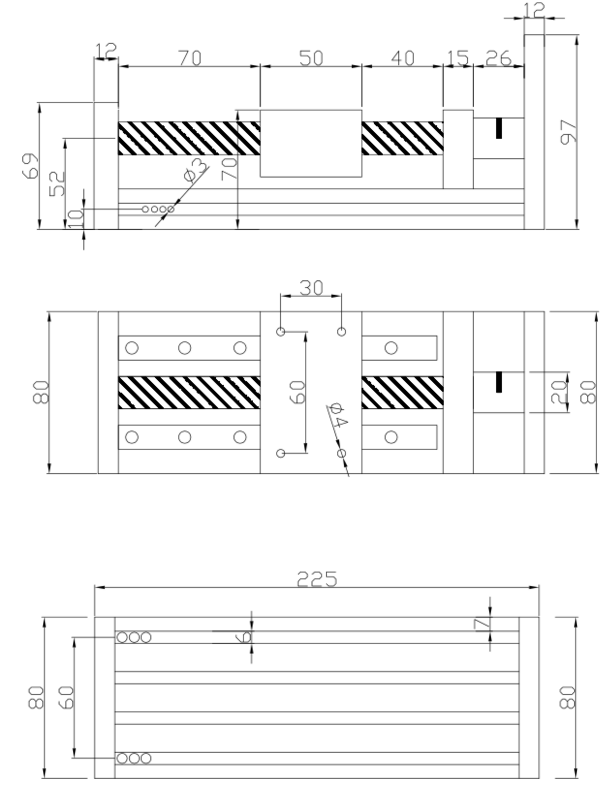

產品尺寸圖如下：

聯系方式：13811070445（劉女士）

淘寶店鋪：
