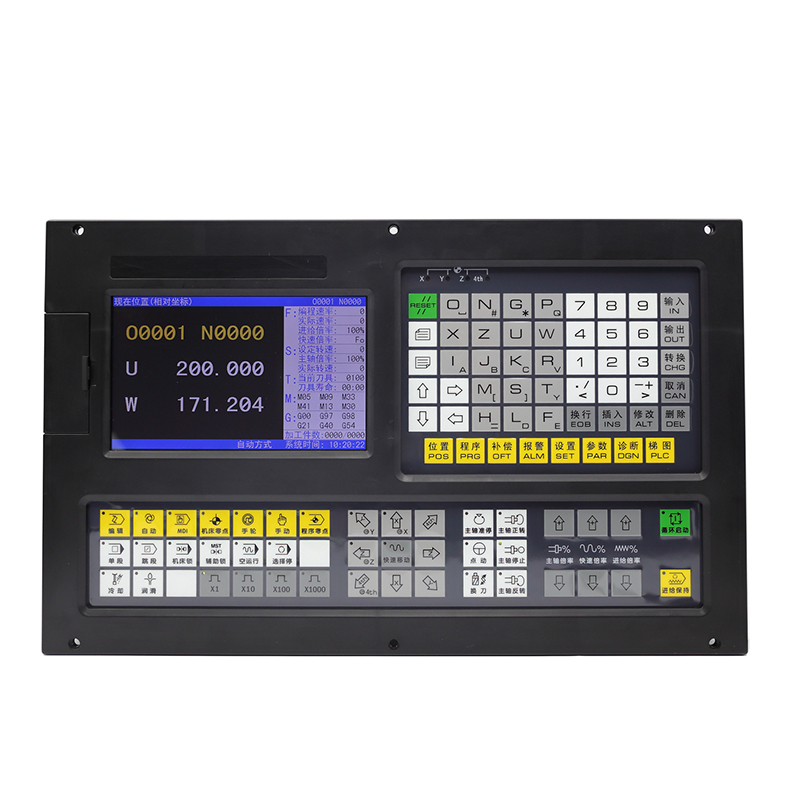

CX980T 是時代超群一款專門用于車床設備的控制系統，有2軸，3軸，4軸，5軸控制可選。

1.2 顯示界面 該系統有位置、程序、刀補、報警、設置、參數、診斷共7個界面，每個界面下有多個顯示頁面。各界 面（頁面）與操作方式獨立。

1.2.1 位置界面 按【位置】鍵進入位置界面，位置界面有juedui坐標、相對坐標、綜合坐標及坐標&程序四個頁面，反復 按【位置】鍵可以切換顯示頁面。

1） juedui坐標顯示頁面 顯示的X、Z 坐標值為刀具在當前工件坐標系中的juedui位置，CNC上電時XZ坐標保持，工件坐標系由G50 指定。 注： 在編輯、自動、錄入、顯示“編程速度”；在機床回零、手動方式下顯示“手動速度”.在手脈方式下顯示“手脈增量”； 在單步方式下顯示“單步增量”。

實際速度：實際加工中，進給倍率運算后的實際加工速度 進給倍率：由進給倍率開關選擇的倍率

G功能碼 ：01組G代碼和03組G代碼的模態值 加工件數：當程序執行完M30時，加工件數加1

切削時間：當自動運轉啟動后開始計時，時間單位依次為小時、分、秒

快速倍率：顯示當前的快速倍率；

主軸倍率：當參數No.000的Bit4位設定為1時，顯示主軸倍率；

S0000：主軸編碼器反饋的主軸轉速，必須安裝主軸編碼器才能顯示主軸的實際轉速

T0100：當前的刀具號及刀具偏置號 加工件數和切削時間掉電記憶，

清零方法如下： 加工件數清零：先按住【取消】鍵，再按【N】鍵。

切削時間清零：先按住【取消】鍵，再按【T】鍵。

2） 相對坐標顯示頁面第二篇

操作說明 - 81 - 顯示的U、W坐標值為當前位置相對于相對參考點的坐標，CNC上電時U、W 坐標保持。

U、W坐標可隨時 清零。U、W坐標清零后，當前點為相對參考點。

當CNC參數No.002的Bit1=1，用G50設置相對坐標時，U、W 與設置的juedui坐標值相同。

U、W 坐標清零的方法：

在相對坐標顯示頁面下按【U】鍵直至頁面中U 閃爍，按【取消】鍵，U 坐標值清零；

在相對坐標顯示 頁面下按【W(wǎng)】鍵直至頁面中W 閃爍，按【取消】鍵，W 坐標值清零。

3） 綜合坐標顯示頁面

在綜合位置頁面中，同時顯示相對坐標、****坐標、機床坐標、余移動量。

機床坐標的顯示值為當前位置在機床坐標系中的坐標值，機床坐標系是通過回機床零點建立的。余移 動量為程序段或MDI代碼的目標位置與當前位置的差值。

機床坐標清零的方法： 在綜合位置頁面中，按X或Z鍵，再按【取消】鍵。

4） 坐標&程序顯示頁面

在坐標&程序顯示頁面中，同時顯示當前位置的****坐標、相對坐標及當前程序的6個程序段，在程序運 行中，顯示的程序段動態刷新，光標位于當前運行的程序段。

注：在位置界面按下【轉換】鍵，可在切削時間和系統時間之間切換。

1.2.2 程序界面

按【程序】鍵進入程序界面，程序界面有程序內容、程序狀態、程序目錄、三個頁面，通過反復按【程 序】鍵在各頁面中切換。

1） 程序內容頁面 在程序內容頁面中，顯示包括當前程序段在內的程序內容。按【上翻頁】鍵、【下翻頁】鍵向前、向 后查看程序內容。在編輯操作方式下可進行程序的編緝。

2） 程序狀態頁面 在程序內容頁面時，按【程序】鍵將進入程序狀態頁面。

3） 程序目錄頁面 在程序狀態頁面時，按【程序】鍵將進入程序目錄頁面。在該界面下，列出了所有的加工程序，為方 便用戶查找想要選取的程序，系統在頁面下方顯示了當前程序的前3 行程序段

1.2.3 刀具偏置與磨損界面 按【刀補】鍵進入刀補界面。 刀具偏置&磨損界面 刀具偏置&磨損界面共有7個頁面，共有32個偏置、磨損號（No.00～No.29）供用戶使用，通過【上翻 頁】鍵、【下翻頁】鍵顯示各頁面。

1.2.4 報警界面 報警：按【報警】鍵進入報警界面。

注：報警的清除：當報警已取消時，按【復位】鍵可清除報警內容。

1.2.5 設置界面

【設置】界面包括系統設置、權限設置、圖形仿真、時間日期共4個顯示頁面，反復按【設置】鍵在各 顯示頁面間切換。 系統設置：顯示參數、程序、自動序號、跳段的開、關狀態，參數備份、還原，恢復出廠參數、系統軟 件升級。

1.2.7 權限設置 顯示、設置用戶操作級別。

密碼等級分為4級，由高到低分別是機床廠家級（2級）、設備管理級（3級）、工藝員級（4級）、加工操 作級（5級）。 機床廠家級：允許修改CNC的狀態參數、數據參數、螺補參數、刀補數據、編輯零件程序。 設備管理級：初始密碼12345，允許修改CNC的狀態參數、數據參數 、刀補數據、編輯程序； 工藝員級：初始密碼1234，可修改刀補數據（進行對刀操作），編輯零件程序，不可修改CNC的狀態參數、 數據參數及螺補參數。第二篇 操作說明 - 82 - 加工操作級：無密碼級別，可進行機床操作面板的操作，不可修改刀補數據，不可選擇零件程序，不可編 輯程序，不可修改CNC的狀態參數、數據參數及螺補參數。

1.2.8 時間日期 顯示當前時間和日期。 可按【轉換】鍵進入修改模式，按固定格式輸入新的時間日期后按下【輸入】鍵對其值進行修改。 圖形界面 在圖形界面中，可進行圖形的放大、縮小、清除等操作
