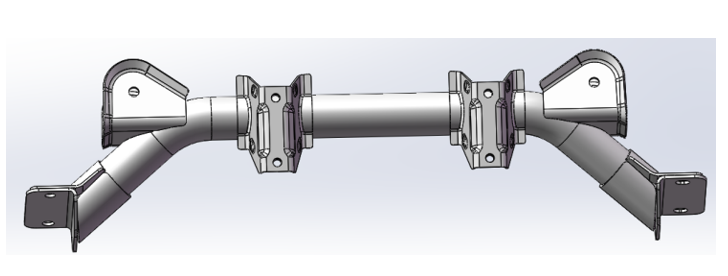

焊接工件名稱：摩托車架

產品實物：無

材質：鐵

對被焊工件的要求

工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差；

1、工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮；

2、人工點焊后，整體工件的尺寸偏差不能超過 ±1mm；

3、不同工件在夾具定位后焊縫位置度重復定位偏差不超過 ±0.5mm；

4、對接焊縫間隙小于0.5mm,大于0.5無法保證焊接品質；

備注：最終以技術協議為準。

整體3D布局圖

整體3D布局圖

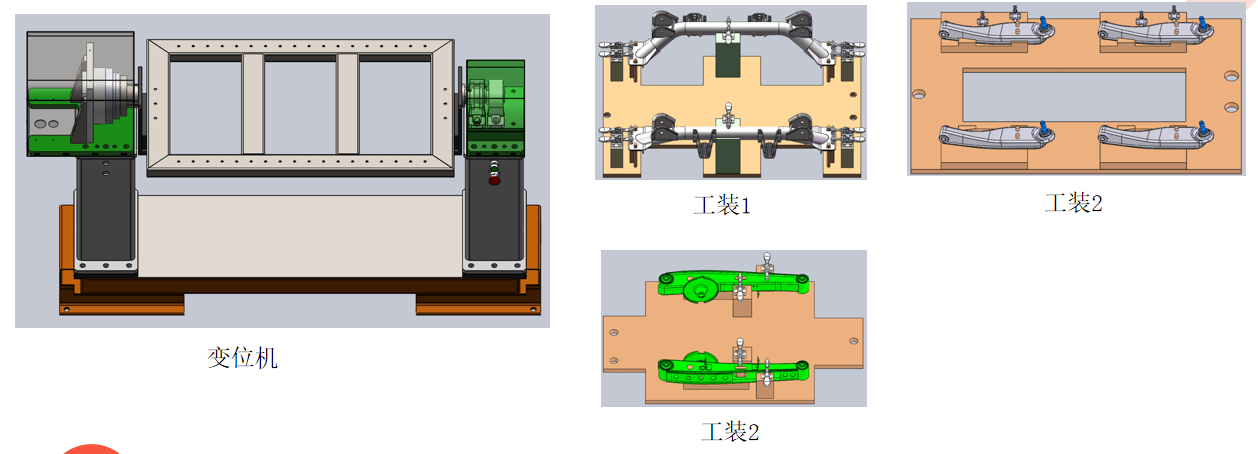

工裝切換方式

焊接工裝由變位機和工裝板構成，變位機為主體

2、換工件時更換工裝板，工裝板有定位銷孔與變位機上定位銷配合定位，定位好以后在用螺絲鎖緊

3、其他能焊接的產品工裝與上圖中工裝板的切換方式類似

焊接變位機解析：

1、方案為雙工位焊接，每個工位焊接4個產品，點焊好的工件放置變位機上，變位機旋轉配合機器人完成整個工件焊接，機器人焊完后人工卸下已焊接好產品繼續裝夾焊接。

2、人工裝夾好工件后按啟動開關；

3、機器人收到信號到相對應工位焊接(因工件需要變位機翻轉焊接，工件放置變位機上，機器人焊完正面后，變位機翻轉，機器人繼續對反面焊縫進行焊接;

4、焊接時人工繼續裝夾另外一個工位的焊接工件，裝夾好后按預約啟動；

5、機器完成當前工位焊接后繼續對另一工位工件焊接；

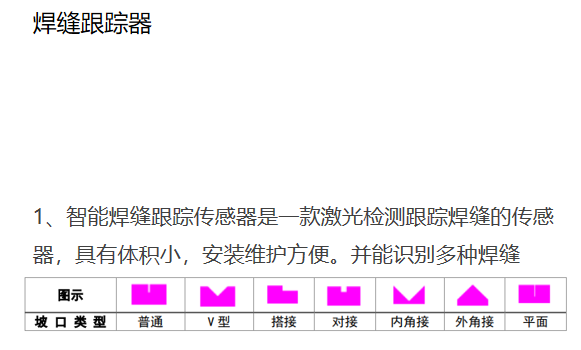

6、人工卸下焊好工件再繼續裝夾工件焊接 ;
