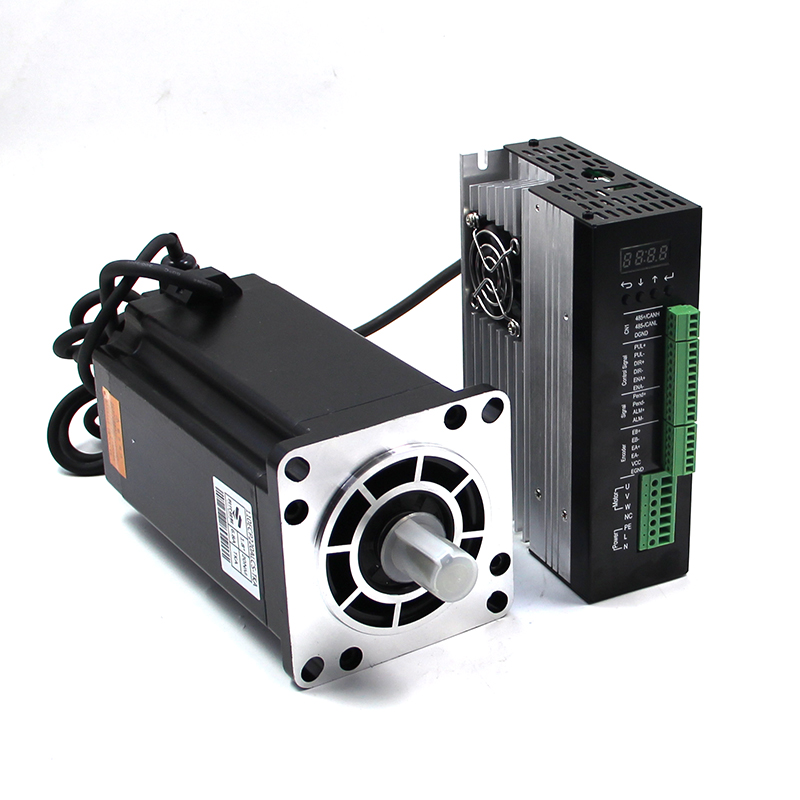

ZDM-2HA2280AJ驅動器是一種基于DSP控制的開環三相步進電機驅動器，它結合了先進的數字信號處理技術與三相逆變驅動模塊，旨在提供高性能和高精度的電機控制解決方案。以下是對ZDM-2HA2280AJ驅動器相關信息的詳細分析：

1. 基本概述

   產品簡介：ZDM-2HA2280AJ驅動器是基于DSP控制的全數字式閉環三相步進電機驅動器，專為雕刻機、中型數控機床、電腦繡花機等分辨率較高的大、中型數控設備設計。其驅動電壓范圍為AC60V至AC270V，適配電流在9.8A以下的多種型號的三相混合式步進電機。

2.性能特點

   高細分設置：該驅動器設有16檔等角度恒力矩細分，可達60000步/轉，確保了極高的定位精度和運行平穩性。

   反應頻率：反應頻率可達500Kpps，電機轉速可以達到3000RPM以上，滿足高速運轉的需求。

   信號輸入輸出：具備光電信號輸入/輸出功能，保證了信號的穩定性和抗干擾能力。

   保護功能：驅動器內置過熱、過流及短路保護機制，當出現過熱或過流情況時，會自動停止工作并報警提示。

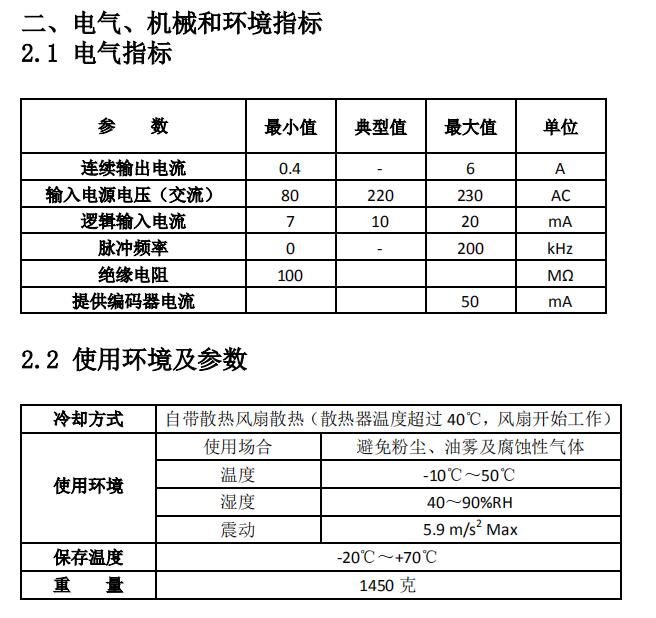

3. 電氣參數

   電源要求：單電源輸入，電壓范圍AC60V-AC270V，確保了較寬的適用范圍。

   電流設定：驅動器工作電流通過D1-D4端子設定，從1.2A到9.8A可調，細分設定由D5-D8撥碼開關的4位設定，共16檔。

4. 安裝使用

   接線方式：提供了詳細的接線圖和引腳功能說明，包括步進脈沖信號PU和方向控制信號DR的接入方法。

   散熱要求：驅動器內部電機以30RPM速度旋轉，同時散熱風扇啟動運行，以保證良好的散熱效果。

綜上所述，ZDM-2HA2280AJ驅動器憑借其高度的靈活性、穩定性以及用戶友好的操作界面，成為了工業自動化領域不可或缺的關鍵組件之一。在選擇和使用過程中，用戶應充分考慮實際應用需求，合理配置參數，以確保系統的性能和長期穩定運行。
