以上圖片為客戶定做的一臺86步進電機輸出軸徑12.7MM帶鍵槽,輸出軸長為32MM，可搭配我公司配套的直角行星減速機，下面我們來看一下86步進電機的尺寸圖和減速機的尺寸圖如下：

電機參數我們來看一下：

本電機步距角：1.2°±5%

供電電壓：220V

扭矩：4NM

電流：3a

機身長度：80MM

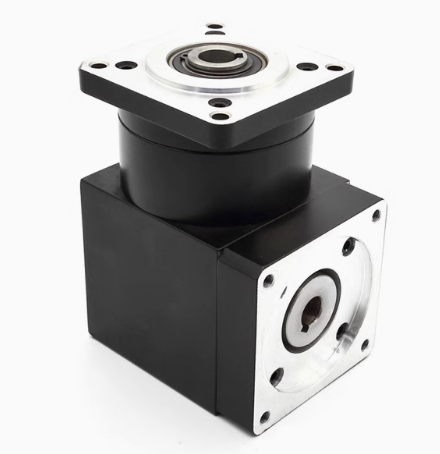

此款電機可搭配本公司直角行星減速機，適配12.7MM軸徑86步進電機直角孔輸出減速機，減速機主要材質采用的是40CR（鉻ge）減速機材質為標準鋼材 ，相對于精密減速機的，只是燒了磨齒工藝，所以精度比精密的稍微差一些，但是價格會便宜很多。

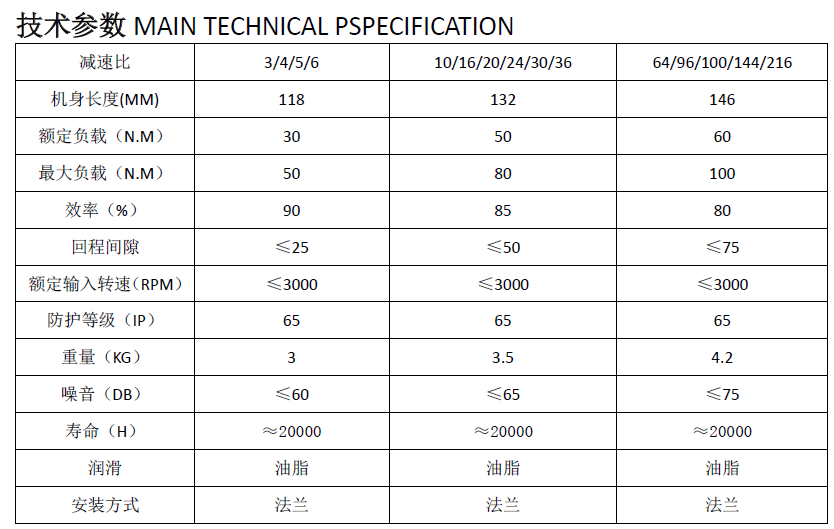

減速機參數表：

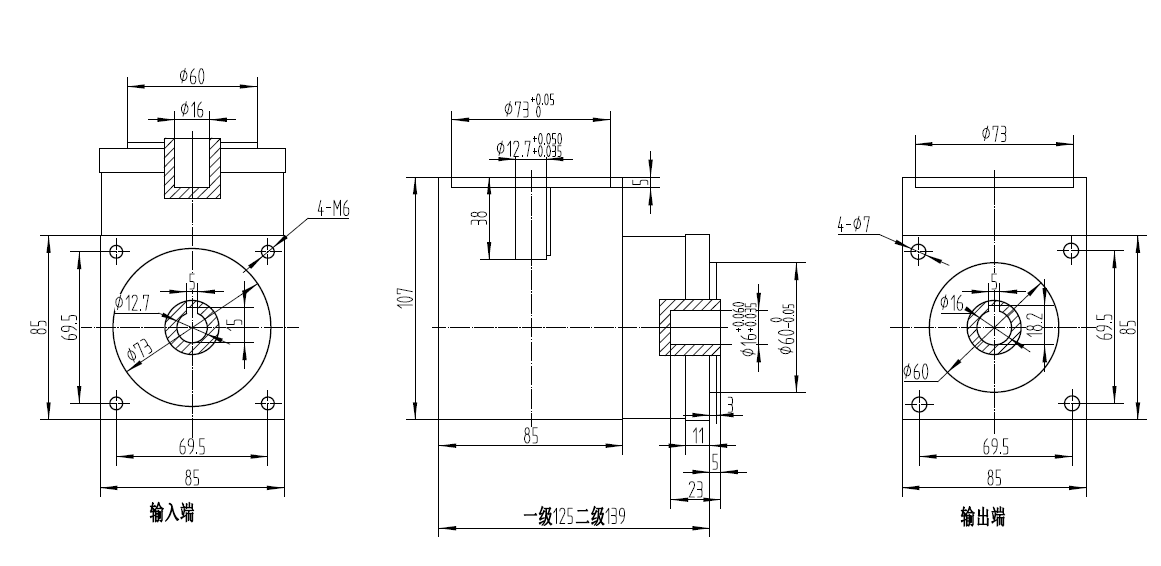

減速機安裝尺寸圖為：

減速機的輸出孔支持定做

客戶在扭矩不夠的情況下，可以加裝減速機來提升電機扭矩，PX系列的普通行星減速機，精度一般，輸出效率80%，計算公式如下：

輸出扭矩=電機扭矩*減速比*效率＞所實際需要的扭矩≤減速機能承受的額定扭矩

注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和極限輸出轉矩。計算結果，超過額定輸出扭矩最終也只能輸出額定扭矩

本公司可提供配套設備，可來電咨詢18732837179，店鋪優惠中
