1. R、S、T 接三相 380V 火線；

2.N 接零線，零線線徑不能低于火線線徑，取火線的 2 倍或者以上，而且必須要接牢固；

3. 零線起到三相平衡的作用，根據三相四線矢量運算規則，零線從市電接入到電子變壓器的 N 節點之 間不可以接任何斷路器及開關、索制；

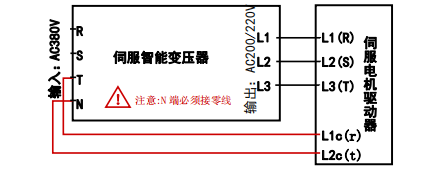

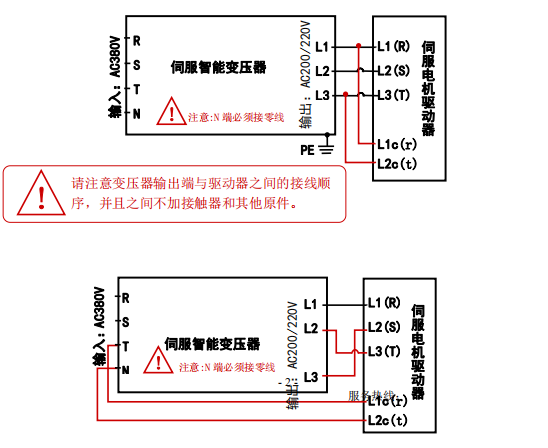

4. 關閉電源，接入伺服驅動器，電子變壓器 L1\L2\L3 對應接入伺服驅動器 L1\L2\L3，由于每個伺服 驅動器的電路設計會有不同所以接線的時候請參照接線方案圖 A、B、C 來接線.

5. 電子伺服變壓器只給伺服驅動器供電，嚴禁設備上的其他元器件到電子變壓器取電，否則會引起 工作點的偏移，損壞本電子變壓器；

6. 設備上的單相 AC 220 用電的地方，比如開關電源 220V 輸入電、220V 索制、220V 散熱風扇、、、 等，都可以在電子變壓器的輸入端取電；

7. 若設備有用單相 220V 馬達本電子變壓器無法給其供電，建議改用三相 380V 馬達；

8. 反復檢查以上接線，確認無誤后開機，伺服驅動器顯示工作就緒。

注意事項：

1、當伺服器大于 3KW 請按接線圖接線。

2、伺服單個功率大于 3KVA 的請按照接線圖接線。

伺服變壓器故障處理

故障一：驅動欠壓報警 可能原因 1：零線太細；更換零線，要求零線線徑比火線粗 1.5-2 倍

可能原因 2：控制電源 L1c 和 L2c 接錯；依接線圖檢查接線是否錯誤，控制電源的接線不能錯

故障二：斷路器跳閘

可能原因 1：零線接錯；N 線必須接零線，不能用地線代替，切記。

可能原因 2：斷路器電流過小；更換較大電流斷路器

故障三：驅動器顯示燈不亮

可能原因 1：控制電源 L1c、L2c 錯接；依接線圖檢查接線是否錯誤，控制電源的線不能接錯。

可能原因 2：零線接錯；N 端必須接零線，不能用地線代替。

故障四：驅動器不顯示

可能原因一：相位不對；對換 L2 和 L3。
