什么是混合式步進電機，他與永磁式、反應式相比有什么區別

H:混合式 Y:永磁式F:反應式

Hi，大家好，4月開始啦，祝福大家平安發財，今天講講步進電機，最近的文章都會圍繞步進哈，作為一個能夠精確控制位置和速度的執行元件，在工業自動化、精密測量等領取有著廣泛的應用，根據設計原理和結構特征的分類如下：H:混合式 Y:永磁式F:反應式 ，希望大家通過今天的文章了解咱們三種分類，便于之后的電機選型。

1、反應式步進電機

工作原理

反應式步進電機的工作原理基于電磁感應和磁場相互作用。當定子繞組通電時，會產生一個脈沖電磁場。這個電磁場會與轉子鐵芯上的永磁體或電磁體相互作用，產生轉動力矩，使轉子按照設定的步進角轉動。通過改變定子繞組的通電順序和頻率，可以控制轉子的轉動方向和速度。

反應式步進電機具有以下特點：

結構簡單：定子繞組采用集中式繞組，轉子為軟磁材料制成，整體結構相對簡單。

成本低廉：由于結構簡單，反應式步進電機的制造成本較低。

步距角小：反應式步進電機的步距角可以達到1.2°甚至更小，適用于需要高精度控制的應用場景。

噪聲和振動較大：由于轉子與定子之間的相互作用較為直接，反應式步進電機在運行過程中會產生較大的噪聲和振動。

2、永磁式步進電機

定義及結構

永磁式步進電機是一種利用永磁體產生磁場的步進電機。其結構特點在于轉子上采用了徑向多極充磁的永磁磁鋼，而定子則采用沖壓方式加工成爪型齒極。

工作原理

永磁式步進電機的工作原理基于磁場相互作用。當定子繞組通電時，會產生一個磁場。這個磁場會與轉子上的永磁體相互作用，產生轉動力矩，使轉子按照設定的步進角轉動。通過改變定子繞組的通電順序和頻率，可以控制轉子的轉動方向和速度。

永磁式步進電機具有以下特點：

成本低廉：由于采用了永磁體作為磁場源，省去了勵磁電源和繞組，使得永磁式步進電機的制造成本相對較低。

效率高：由于永磁體產生的磁場穩定且強大，使得永磁式步進電機的效率較高。

噪聲和振動較小：相對于反應式步進電機，永磁式步進電機的噪聲和振動較小。

轉矩和體積較小：由于永磁體本身的特點和限制，永磁式步進電機的轉矩和體積相對較小，適用于一些對體積和轉矩要求不高的應用場景。

3、混合式步進電機

定義及結構

混合式步進電機是一種結合了永磁式和反應式步進電機優點的步進電機。其定子部分采用永磁體設計，而轉子部分則包含了具有交變磁阻的鐵芯。

工作原理

混合式步進電機的工作原理基于磁場相互作用和電流控制。當電流通過定子繞組時，會在定子和轉子之間產生磁場。這個磁場會與轉子上的永磁體相互作用，產生轉動力矩。同時，通過調整電流的極性和大小，可以控制轉子的轉動方向和速度。混合式步進電機結合了永磁式和反應式步進電機的優點，具有高精度、高效率、低噪聲和低振動的特點。

混合式步進電機具有以下特點：

高精度：由于結合了永磁式和反應式步進電機的優點，混合式步進電機具有更高的精度和更小的步距角。

高效率：混合式步進電機的定子采用永磁體設計，使得電機在運行時具有更高的效率。

低噪聲和低振動：相對于反應式步進電機，混合式步進電機的噪聲和振動更小。

廣泛應用：混合式步進電機適用于各種需要高精度、高效率、低噪聲和低振動的應用場景，如數控機床、印刷設備、醫療器械等。

通過對反應式、永磁式和混合式步進電機的分析比較可以看出，這三種步進電機在結構、工作原理和特點上各有優缺點。反應式步進電機結構簡單、成本低廉但噪聲和振動較大;永磁式步進電機成本低廉、效率高但轉矩和體積較小;混合式步進電機則結合了前兩者的優點具有高精度、高效率、低噪聲和低振動的特點。在實際應用中，應根據具體需求和場景選擇合適的步進電機類型。

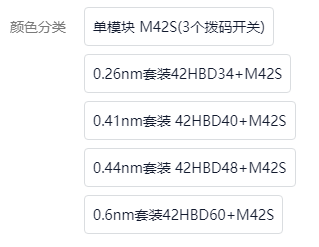

我的橙色店鋪上新了，來看看這款產品吧，這款電機就是咱們混合式步進電機，他是42法蘭步進電機
