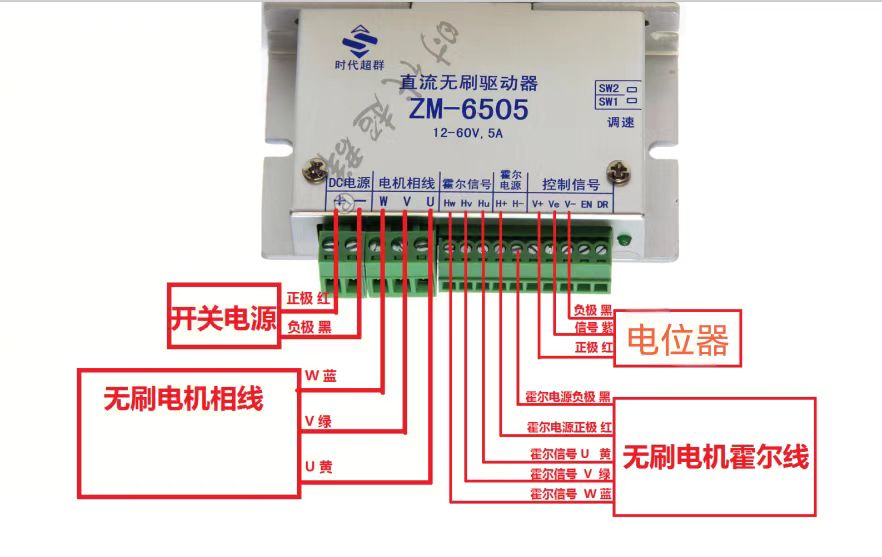

朋友們，上圖是一個無刷電機的接線，今天咱們主要說一下控制信號。這部分我們外接的電位器。外接電位器兩側負極黑 正級紅可以不分正負極與V+、V-連接 ， 中間的線連接Ve。

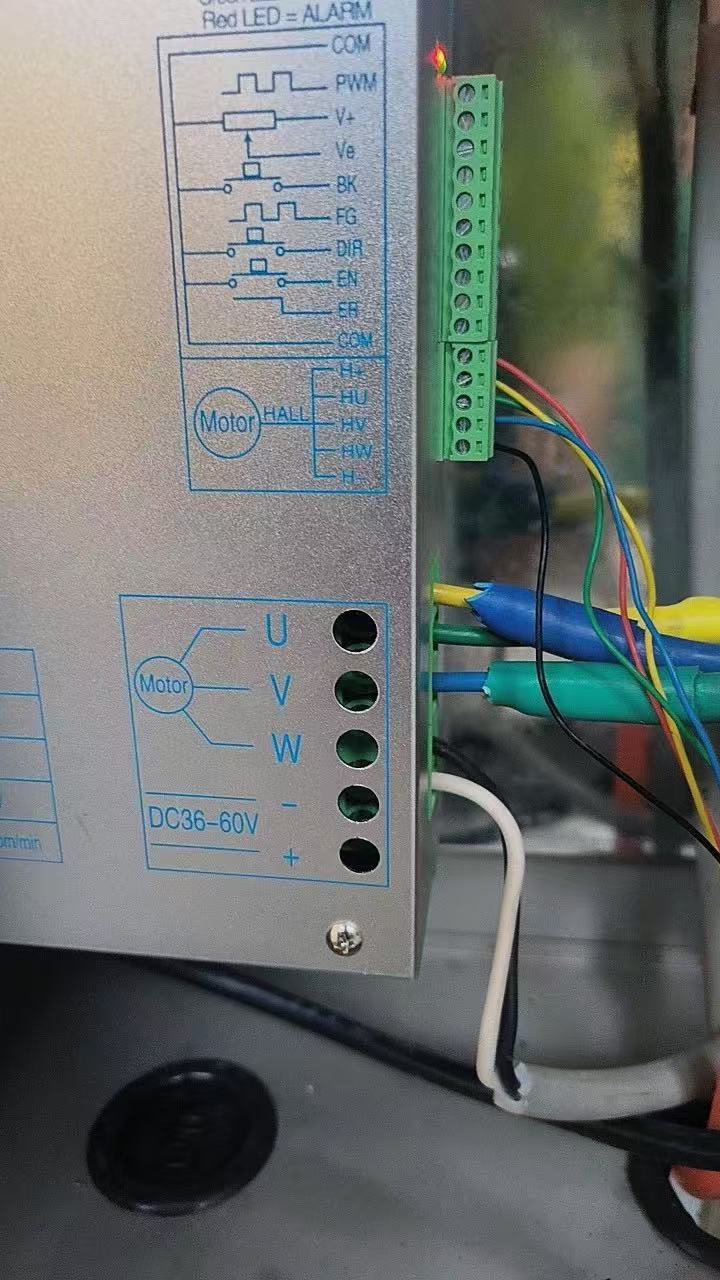

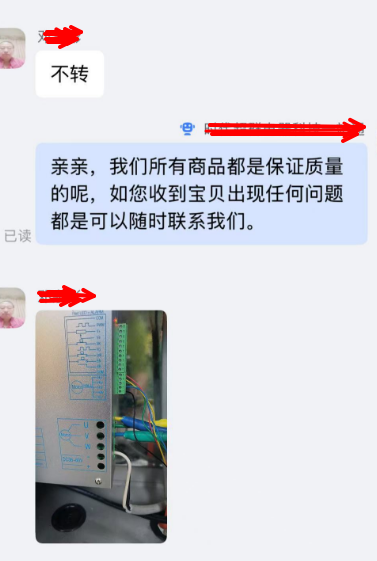

那為啥客戶的電機會不轉呢？我們要幫助客戶解決的問題是什么呢？首先是客戶把在出廠時接好的使能自己拆掉了驅動沒有給使能，所以先把使能線EN與com短接。然后可以外接電位器呀，控制小板bl09呀。

常常用到的接線放在下面了哈，需要大功率驅動器的盆友可以聯(lián)系我13381258819

    En  Dr短接  調方向

    Ve V+短接 上電****速

    En  Com短接  上使能

今天的分享到這里了，感謝閱讀。聯(lián)系方式在下面。
