ZM-7210A 直流無刷電機驅動器是我公司xin推出的，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在 10A 以下，電源電壓在 AC80V~250V 以內（面板標稱 AC80V~230V）的任意一款有霍爾或無霍爾的三相直流無刷電機， 并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣 自動化控制領域

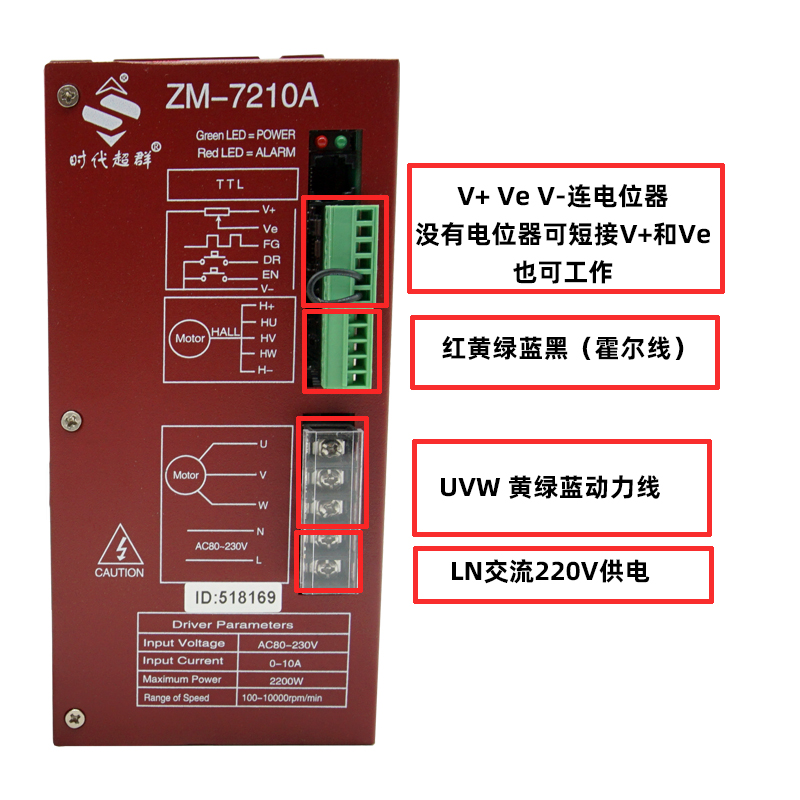

很多客戶在第一次使用時不知道怎么接線。下面來給大家看下圖。 在拿到電機時，看一下2股線，一個是3根，一個是5根。  三根的是相線。黃綠藍分別對應驅動器上的UVW。 五根的是霍爾線，紅H+,黃HU，綠HV，藍HW，黑H-。

然后220V供電對應L,N.   想上電就轉把V+ VE短接就可以。 用電位器的話接V+,VE,V-.

驅動器自帶的EN和V-不要拆掉

本產品可以實現以下功能：      （標準出廠默認設置為方波有霍爾開環模式）

1. 方波有霍爾速度開環運行

2. 方波有霍爾速度閉環運行

3. 方波無霍爾速度開環運行

4. 方波無霍爾速度閉環運行

5. 恒扭矩開環模式運行 (嚴禁長時間超負荷運行)

6. 恒扭矩閉環模式運行 (嚴禁長時間超負荷運行)

以上功能用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。

報警參數：

紅色狀態指示燈

（1）正常時紅燈滅；

（2）EN未接GND1時紅燈常亮；

（3）電機霍爾故障時紅燈閃1下停1s；

（4）欠壓（電源電壓＜80V AC）時紅燈閃2下停1s；

（5）過壓（電源電壓＞250V AC）時紅燈閃3下停1s；

（6）過流（電源電流＞10A）時紅燈閃4下停1s；

（7）電機堵轉時紅燈閃5下停1s；

（8）驅動器過載時紅燈閃6下停1s；

（9）驅動器過溫時紅燈閃7下停1s；

（10）驅動器相電流過大時紅燈閃9下停1s。

本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中
