套件組合分解
1.四軸步進電機控制器cm20l-20 （）
 cm20l-20兩軸運動控制器說明書pdf源文件.pdf
本公司研制的cm20l-20型“運動控制器”采用高性能32位cpu，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
本控制器可控制兩個電機運動，可實現點位、直線插補的操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。
2.1 主要功能
參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。
手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。
程序管理：可對當前加工程序進行修改、保存。
自動加工：可實現單段/連續、空運行、暫停等功能。
2.匯接板（使用方便）（）
3.專用雙路開關電源 5v 24 v 根據控制器要求匹配 （點擊進入店鋪購買）
|
尺寸: 159x97x38mm
全范圍交流輸入 |
|
| 具有過流短路保護功能 |
| 自冷散熱 |
| ****滿負荷燒機測試 |
| 低價位、高可靠 |
| 1年品質保證 |
| |
|
|
|
|
|
|
|
| 輸入電壓范圍----85～264vac，47～63hz；120～370vdc |
|
|
| 沖擊電流----冷啟動電流15a/115v 30a/230v |
| 直流電壓可調范圍----額定輸出電壓的10% |
| 過載保護----105～150%關斷電流，自動恢復 |
| 過壓保護----輸出電壓的115%～135% |
| 啟動、上升、保持時間----300ms，50ms,80ms |
| 耐壓性----輸入輸出間；輸入與外殼1.5kvac輸出與外殼，0.5kvac歷時一分鐘 |
| 工作溫度、濕度---- -10℃～+60℃，20%～90%rh |
| 安全標準----參照ul1012設計 |
| emc標準----en 55022:1998, en 61000-3-21-3 en55024:1998 (en 61000-4-21-31-41-51-61-11) |
| 連接方法----7位9.5mm接線端子 |
| 質量/包裝----0.54kg,30pcs/17.0kg/1.0cuft |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
序號 |
型號 |
輸出 |
容差 |
紋波 |
效率 |
功率 |
| |
50181 |
d-60a |
5v,0.3～4.0a |
±2% |
75mv |
73% |
56w |
| |
|
|
12v,0.2～3.0a |
±6% |
150mv |
|
|
| |
|
|
5v，0.3～3.0a |
±2% |
75mv |
|
58w |
| |
|
|
24v，0.2～1.8a |
±5% |
150mv |
| |
|

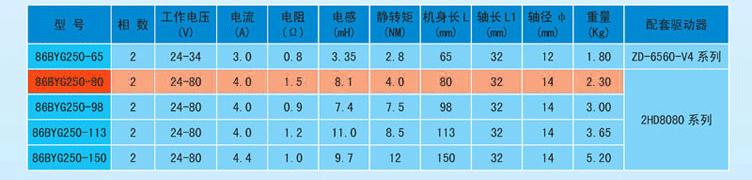

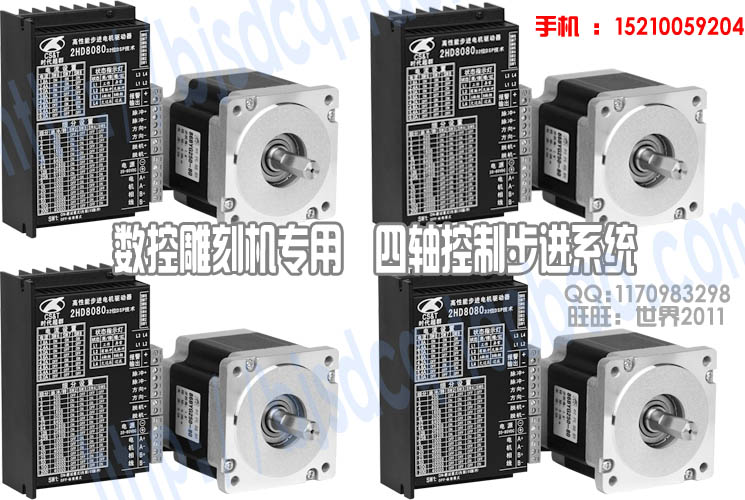

數控雕刻機專用，四軸控制步進電機 86byg250-80 +2hd8080 + s-400-60 開關電源 4套 ，加四軸控制器一個
一般規格:
步距角：1.8°
工作電壓：24v
溫升：80k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min

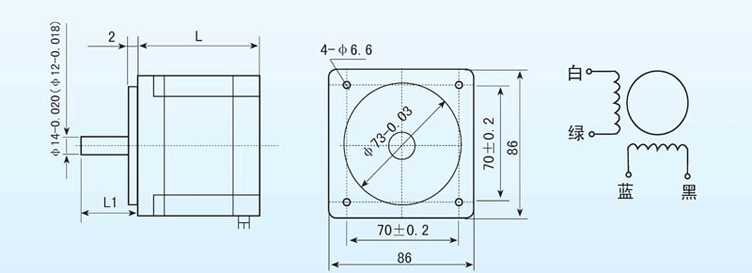

外形/ 電氣原理圖
技術數據
以上僅為常規產品， 可根據客戶需要定做各種尺寸的派生產品
2hd8080a/b是一款性價比超高的110以下步進電機驅動器（2相，8a，80vdc或48vac）：
一、 性能簡介
高性能伺服式數字步進電機驅動器2hd8080a/b系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相pwm無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200k的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相pwm無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、交、直流輸入電壓，dc可達80v、ac可達48v，****峰值電流可達8a。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。 二、 型號說明
2 -- 兩相步進電機
hd --高性能數字驅動器
80 --供電電壓24-80vdc或48vac
80 --****相電流8.0a
聯系方式： 13391588772
旺旺： 世界2011 qq:1084296688 李先生
歡迎進入淘寶店鋪http://zgbjdj.com/bbs_read.asp?id=4847點擊查看 | |
