| SYX080T系列一體型伺服驅動系統 |
| 2012年2月6日 |
SYX080T系列一體型伺服驅動系統
電機特性：
選用高工作溫度、高磁能積優質永磁材料
采用有限元法優化電磁參數設計
采用正弦波電流驅動，運行特性良好
電機慣量適中，滿足各種場合使用。
系統結構及特點：
由SYX080T系列永磁同步電機和驅動器兩部分聯結組成，系統結構簡單， 外面連接線少，可靠性高：上位機控制方便，設備操作簡單。
伺服驅動單元
|
伺服單元型號 |
SYX080T020-口口 |
|
適用電機功率（KW） |
0.55、0.65、0.75 |
|
連續輸出電流（Arms） |
6 |
|
瞬時****電流（Arms） |
17 |
|
輸入電源 |
主回路電源 |
單相220VAC±10％，50/60Hz±5% |
|
控制電源 |
單相220VAC±10％，50/60Hz±5% |
|
過電壓等級 |
3 |
|
控制方式 |
SPWM |
|
使用條件 |
使用溫度/存儲溫度 |
0~+40℃/-20~+60℃ |
|
使用與存儲濕度 |
90%RH以下（不得結露） |
|
其他 |
無強磁場 |
|
控制 |
速度控制模式 |
控制范圍1-4500 |
|
位置控制模式 |
符號+脈沖列，CCW+CW脈沖列
90°相位差兩相脈沖列三選一 |
|
IO信號 |
順序輸入信號 |
4路隔離光耦輸入 |
可外接PLC、標準上位裝置等，完成各類操作、顯示、報警等工作。 |
|
順序輸出信號 |
3路隔離光耦輸出 |
|
固定輸出 |
1路報警輸出 |
|
再生處理 |
處置再生電阻器 |
|
保護功能 |
短路、過濾、過壓、欠壓、缺相、再生故障等 |
|
顯示功能 |
電源指示燈，運行狀態指示燈 |
|
通信功能 |
選配手操器，或外置DA卡 |
永磁同步交流伺服電動機
電機型號命名說明：
工作制：連續、非連續 安裝方式：法蘭式
絕緣等級：F 機械防護等級：IP44
電動機主要性能參數：
|
型號 |
SYX080T-0.55KW-AC |
SYX080T-0.65KW-AC |
SYX080T-0.75KW-AC |
|
額定功率 |
0.55KW |
0.65KW |
0.75KW |
|
額定轉矩 |
1.75N.m |
2.06N.m |
2.38N.m |
|
額定轉速 |
3000r/min |
3000r/min |
3000r/min |
|
額定電流 |
2.1A |
2.5A |
4.7A |
|
轉子慣量 |
0.706x10-4 kg·m2 |
0.824x10-4 kg·m2 |
0.982x10-4 kg·m2 |
|
****轉矩 |
5.3N.m |
6.0N.m |
7.2N.m |

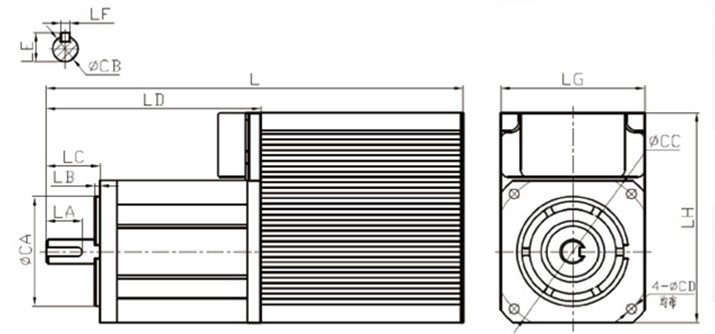

電機外形及安裝尺寸：
|
型號 |
L |
LA |
LB |
LC |
LD |
LE |
LF |
LG |
LH |
CA |
CB |
CC |
CD |
|
SYX080T-0.55KW-AC |
230.5 |
25 |
3 |
30 |
113 |
16 |
5 |
80 |
118 |
62 |
14 |
92 |
5.5 |
|
SYX080T-0.55KW-AC |
238.5 |
25 |
3 |
30 |
119 |
16 |
5 |
80 |
118 |
62 |
14 |
92 |
5.5 |
|
SYX080T-0.55KW-AC |
248.5 |
25 |
3 |
30 |
127 |
16 |
5 |
80 |
118 |
62 |
14 |
92 |
5.5 |
|
|
|
|
 |
|
|
