| 【產品名稱】 TB6600HQ/HG 東芝****上市產品 |
| 【產品類別】 步進電機 |
|
| 【產品用途】 步進電機驅動IC |
| 【產品規格】 HZIP25 |
| 【生產廠家】 TOSHIBA |
|
【產品說明】
PWM斬波型雙極性步進電機驅動器IC
TB6600HQ/HG是一個單芯片PWM斬波型雙極性正弦步進電機微步驅動。
可控制2相步進電機正向和反向旋轉，
帶有1-2相， W1 -2相2W1 -2相， 4W1 -2相勵磁模式。
只需時鐘脈沖信號就可以驅動兩相雙極型步進電機實現低振動，高效率工作。
【產品特點】
•單芯片雙極性正弦微步步進電機驅動器
• ****BiCD 0.13 nm工藝
• 高達50V耐壓
•導通電阻（上+下） = 0.4 Ω
•正向和反向旋轉控制
•5種細分模式可選（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步）
•輸出電流： IOUT = 5.0A （峰值，在100ms內 ）
•額定輸出：IOUT = 4.5 A
•封裝： HZIP25 - 1.00F
•輸入口內置下拉電阻： 100 KΩ
•輸出報警管腳電流 ：Ialert = 1mA
•輸出監視管腳（ MO ）：Imo= 1mA
•帶有復位和使能引腳
•帶有待機功能。
•突破傳統的單電源供電
•內置過熱保護（ TSD ）電路
•內置的欠壓保護（UVLO）電路
•內置過電流檢測（ ISD），電路 |

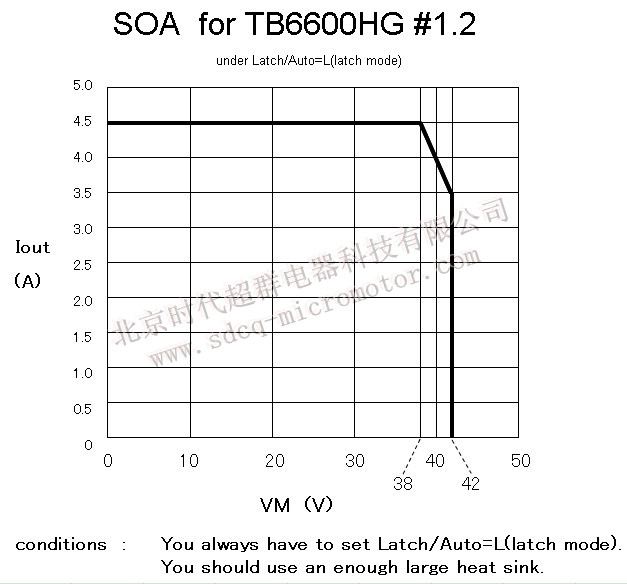

鎖定模式下TB6600HQ/HG電流與電壓關系測試數據圖：
電源電壓38V時，可設在4.5A；
電源電壓40V時，可設在4A；
電源電壓42V時，可設在3.5A；
如下圖所示（可滿足于驅動大多數兩相86步進電機，性能遠強于不成熟的THB6064H）：
我公司已開始供應此芯片，并可提供樣品和測試樣板，如有需要請聯系！
