產品特點
 高集成度高可靠性無刷直流電機驅動器
 純硬件設計，高速度，高抗干擾能力
 周波限電流方式，保護更加精確快速
 低發熱，大功率（60V DC，10A 足額）
主要功能
 限流，欠壓過熱自動保護
 堵轉、霍爾相位錯誤保護
 輸出電流可調
 內部電位器調速
 具有使能，電子剎車功能

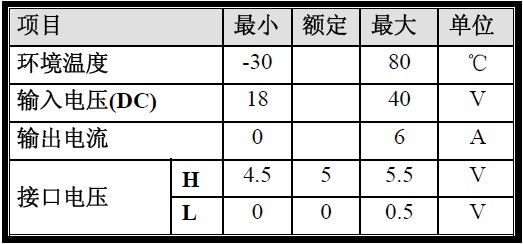

工作條件：

ZD-6716-V1無刷電機控制器，內部具有電子剎車功能，當無刷驅動器剎車端口處于低電平時，電子剎車有效。電機能立刻停止運動，避免一些不必要的損失！

 電子剎車和外部調方向連線圖 接線圖，：

紅色線1表示電子剎車接線。BRK和GND（地線）連接，中間加位開關。

藍色線2表示外接方向接線。DIR和GND（地線）連接，中間同樣得加個開關。

還有外接使能等等.....

同樣 也可以選擇帶帶電磁剎車的無刷電機。

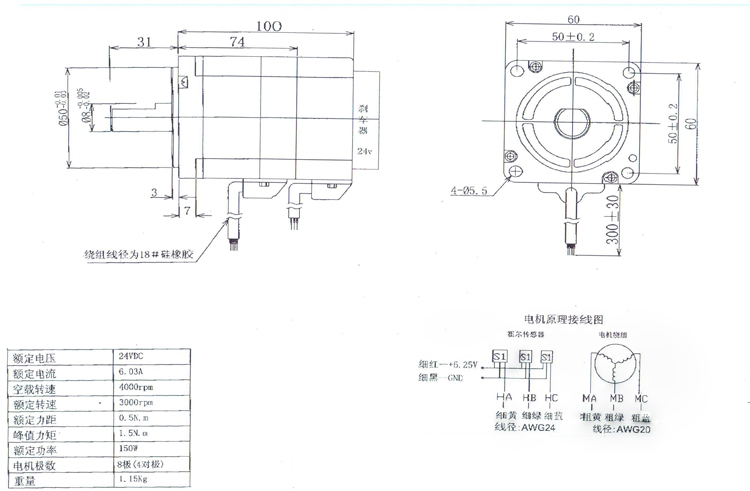

60BL100-230SC電磁剎車無刷電機：
