| 步進電機39BYG250-26+驅動器zd-8731套裝組合(wss1) |
| 2014年1月8日 |

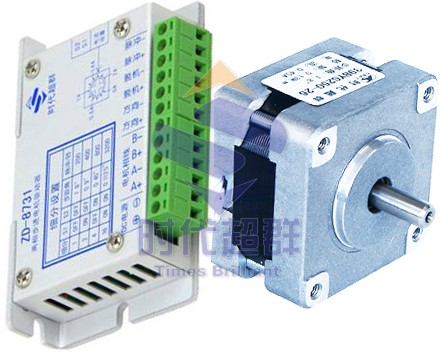

一、組合套裝圖
二、步進電機39BYG250-26基本介紹
1、技術數據（Electrical Specifications):
|
電機型號
|
步矩角
(º) |
機身長
L(mm) |
電壓
(V) |
電流
(A) |
電阻
(Ω) |
電感
(mH) |
靜轉矩
(nm) |
軸長
L(mm) |
軸徑 |
引線數
(NO.) |
重量
(kg) |
|
39BYG250-26 |
1.8 |
26 |
12 |
0.45 |
30 |
32 |
0.13 |
13 |
M5 |
4 |
0.15 |
2、尺寸圖:
三、驅動器zd-8731基本介紹
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 36V(峰值)
主要功能
l 整步、二細分、四細分、十六細分可調
l 過熱自動保護
l 輸出限流線性可調：0A-2A
l 自動半流鎖定
l 具有短路保護功能
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
9 |
24 |
36 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0 |
|
2.0 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
