一、套裝分解

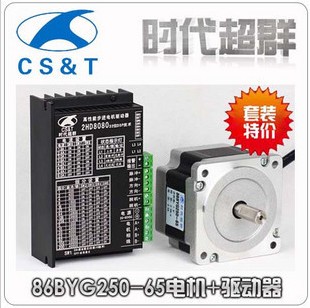

步進電機86BYG250-65+步進電機驅動器2HD8080
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長(mm) |
軸形 |
接線 |
線數 |
重量(KG) |
適配驅動器 |
|
|
2 |
1.8 |
2.5 |
4.4 |
0.5 |
3.35 |
65 |
32 |
M12-銑扁 |
并 |
4 |
1.8 |
2HD8080
1 型號說明
2 兩相步進電機
H 高性能數字驅動器
D 交直流供電
80 供電電壓（直流24V-80V）（交流20V-60V）
80 ****相電流8.0A（峰值）
2 特殊功能列表
|
功能 |
描述 |
|
相位記憶
相位清零 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10K（可設置）脈沖輸入 |
3 控制信號以功率信號接口說明
功率信號接口
|
AC~ AC` |
電源輸入 |
|
A+ A- |
電機A相 |
|
B+ B- |
電機B相 |
電機信號接口
控制信號接口
4 撥碼開關設置
|
電流選擇 |
SW6 |
SW7 |
SW8 |
|
1．8A |
ON |
ON |
ON |
|
2．4A |
ON |
ON |
OFF |
|
3．0A |
ON |
OFF |
ON |
|
3．6A |
ON |
OFF |
OFF |
|
4．2A |
OFF |
ON |
ON |
|
4．8A |
OFF |
ON |
OFF |
|
5．4A |
OFF |
OFF |
ON |
|
6．0A |
OFF |
OFF |
OFF |
|
細分選擇 |
SW2 |
SW3 |
SW4 |
SW5 |
|
2 |
ON |
ON |
ON |
ON |
|
4 |
ON |
ON |
ON |
OFF |
|
8 |
ON |
ON |
OFF |
ON |
|
16 |
ON |
ON |
OFF |
OFF |
|
32 |
ON |
OFF |
ON |
ON |
|
64 |
ON |
OFF |
ON |
OFF |
|
128 |
ON |
OFF |
OFF |
ON |
|
256 |
ON |
OFF |
OFF |
OFF |
|
5 |
OFF |
ON |
ON |
ON |
|
10 |
OFF |
ON |
ON |
OFF |
|
20 |
OFF |
ON |
OFF |
ON |
|
25 |
OFF |
ON |
OFF |
OFF |
|
50 |
OFF |
OFF |
ON |
ON |
|
100 |
OFF |
OFF |
ON |
OFF |
|
200 |
OFF |
OFF |
OFF |
ON |
|
A-B |
OFF |
OFF |
OFF |
OFF |
SW1=ON 內部10K脈沖輸入 SW1=OFF 外部脈沖輸入
