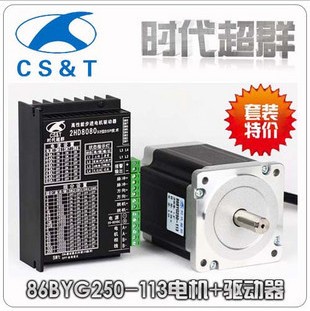

一、套裝分解
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長(mm) |
法蘭凸緣 |
法蘭孔距 |
軸形 |
線數 |
重量(KG) |
適配驅動器 |
|
86BYG250-113 |
2 |
1.8 |
8.5 |
4.4 |
0.6 |
11 |
113 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
4 |
3.65 |
2HD8080 |
2HD8080
2HD8080性能簡介
高性能伺服式數字 步進電機驅動器2HD8080A/B系列采用32bit數字處理器，引入控制理論中實時電流跟蹤控制，實現電流閉環。8路獨立的同相PWM無差拍輸出，獨立控制全橋的上下臂，電流控制更精確。同時加入200K的基頻，****消除次諧波，并加入電子阻尼技術以及實時矢量合成后的PWM輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。 2HD8080A/B系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相PWM無差拍輸出，使得電機運行更平穩，噪聲更小。
2、電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制，預留編碼器接口，可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動。
5、直流輸入電壓，DC可達80V，****峰值電流可達8A。
6、全方位的保護功能，使電機運行更安全可靠。
7、超高性能，超低價格，性價比****。
型號說明
2 -- 兩相步進電機
HD --高性能數字驅動器
80 --供電電壓24-80VDC或48VAC
80 --****相電流8.0A
A/B--細分選擇類型
三、 特殊功能列表
|
功能 |
描述 |
|
相位記憶 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10K（可設置）脈沖輸入 |
四、尺寸圖
