二、套裝分解

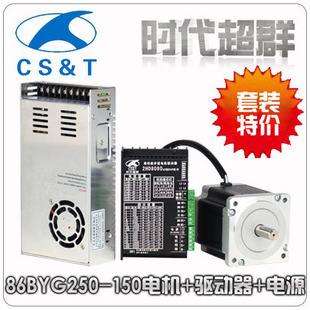

步進電機86BYG250-150+驅動器2HD8080+開關電源S-400-60
1、86BYG250-150技術參數
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長 |
法蘭凸緣 |
法蘭孔距 |
軸形 |
線數 |
重量(KG) |
適配驅動器 |
|
86BYG250-150 |
2 |
1.8 |
12 |
4.4 |
0.8 |
9.7 |
150 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
4 |
5.2 |
2HD8080 |
2、配套驅動器2HD8080
型號說明
2 兩相步進電機
H 高性能數字驅動器
D 交直流供電
80 供電電壓（直流24V-80V）（交流20V-60V）
80 ****相電流8.0A（峰值）
特殊功能列表
|
功能 |
描述 |
|
相位記憶
相位清零 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10K（可設置）脈沖輸入 |
3、開關電源S-400-60
