| 步進電機命名規則及型號86HBP150AL4-TK0（zxj8） |
| 2013年2月1日 |
|
步進電機命名規則：
|
86 |
H |
B |
P |
150 |
A |
L |
4 |
T |
K |
0 |
無 |
|
機座號 |
類型 |
步距角 |
繞組方式 |
機身長 |
法蘭 |
出線 |
|
出軸 |
軸處理 |
編號 |
剎車 |
|
（mm) |
H：混合式 |
A：0.9 |
S:串聯 |
(mm） |
A:方法蘭帶通孔 |
H：航空插頭 |
|
T:單出軸 |
R：圓軸 |
|
B：有 |
|
|
Y：永磁式 |
B：1.8 |
P：并聯 |
|
B：方法蘭帶螺紋孔 |
J:接插件 |
|
D：雙出軸 |
F:銑扁 |
|
空：無 |
|
|
F：反應式 |
C：1.2 |
T：三角形 |
|
C:方法蘭突出螺絲 |
數字：出線數 |
|
|
K：鍵槽 |
|
|
|
|
|
D:0.6 |
Y：星形 |
|
D:圓法蘭帶通孔 |
|
|
|
E：雙扁 |
|
|
|
|
|
E:0.72 |
N：普通 |
|
E:圓法蘭帶螺紋孔 |
|
|
|
C：斜齒 |
|
|
|
|
|
F:7.5 |
|
|
F:圓法蘭突出螺絲 |
|
|
|
M：齒輪 |
|
|
|
|
|
G:15 |
|
|
G：異型法蘭 |
|
|
|
S：異型 |
|
|
一、產品圖
二、特征
步 距 角：1.8°
工作電壓：24-80v
溫 升：80K Max
環境溫度：-40℃-+55℃
絕緣等級：B級
絕緣電阻：500V DC100MΩ Min
絕緣強度：500V AC50Hz 1mA Min
三、技術數據
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長(mm) |
法蘭凸緣 |
法蘭孔距 |
軸形 |
線數 |
重量(KG) |
適配驅動器 |
|
86HBP150AL4-TK0 |
2 |
1.8 |
12 |
4.4 |
0.8 |
9.7 |
150 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
4 |
5.2 |
2HD8080 |
|
86HBP150AL4-DK0 |
2 |
1.8 |
12 |
4.4 |
0.8 |
9.7 |
150 |
35/20 |
φ73-0.03 |
70±0.2 |
M14-鍵*4&M14銑扁 |
4 |
5.2 |
2HD8080 |

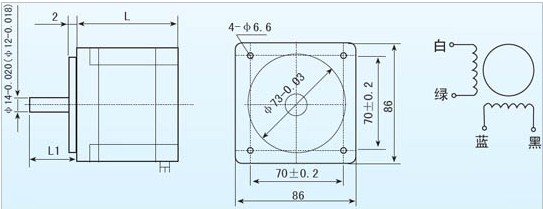

四、尺寸圖
