| 當前位置:首頁--兩相步進電機--57系列步進電機 |
 |
 |
|
| 兩相混合式步進電機57HBP56AL4-TF1(sq2) |
| 2013年2月21日 |
命名規則解析：
|
57 |
H |
B |
P |
56 |
A |
L |
4 |
- |
T |
F |
1 |
|
機座號 |
類型 |
步距角 |
繞組方式 |
機身長 |
法蘭 |
出線方式 |
線數 |
|
單雙軸 |
軸處理 |
編號 |
|
(mm) |
H:混合式
|
B:1.8
|
P:并形
|
(mm) |
A:方法蘭帶通孔
|
L:直出線 |
|
|
T:單
|
F:銑扁
|
|
更多詳情請進入：四維商城，運控第一城 www.4winshop.com
電機實物照：
電機參數：
|
型號 |
電壓VDC |
相數 |
步距角° |
轉矩NM |
電流A |
相電阻Ω |
相電感mH |
適配驅動器 |
|
57HBP56AL4-TF0 |
12-32 |
2 |
1.8 |
0.9 |
2.0 |
1.1 |
4.5 |
ZD-6560 |
|
57HBP56AL4-TF1 |
12-32 |
2 |
1.8 |
0.9 |
2.0 |
1.1 |
4.5 |
ZD-6560 |
|
57HBP56AL4-DF0 |
12-32 |
2 |
1.8 |
1.5 |
2.0 |
1.1 |
4.5 |
ZD-6560 |
|
57HBP76AL4-TF0 |
12-32 |
2 |
1.8 |
1.5 |
3.0 |
0.6 |
10.5 |
ZD-6560/ZD-6600 |
|
57HBP76AL4-TF1 |
12-32 |
2 |
1.8 |
1.5 |
3.0 |
0.6 |
10.5 |
ZD-6560/ZD-6600 |
|
57HBP76AL4-DF0 |
12-32 |
2 |
1.8 |
1.5 |
3.0 |
0.6 |
10.5 |
ZD-6560/ZD-6600 |
|
57HBP80AL4-TK0 |
12-32 |
2 |
1.8 |
2.0 |
3.0 |
0.65 |
10.5 |
ZD-6560/ZD-6600 |
|
57HBP102AL4-TF0 |
12-32 |
2 |
1.8 |
2.2 |
3.0 |
0.65 |
3.1 |
ZD-6560/ZD-6600 |
|
57HBP112AL4-TF0 |
12-32 |
2 |
1.8 |
2.4 |
3.0 |
0.75 |
3.8 |
ZD-6560/ZD-6600 |
|
57HBN76AL8-TF0 |
12-32 |
2 |
1.8 |
1.5 |
3.0 |
0.85 |
- |
ZD-6560/ZD-6600 |

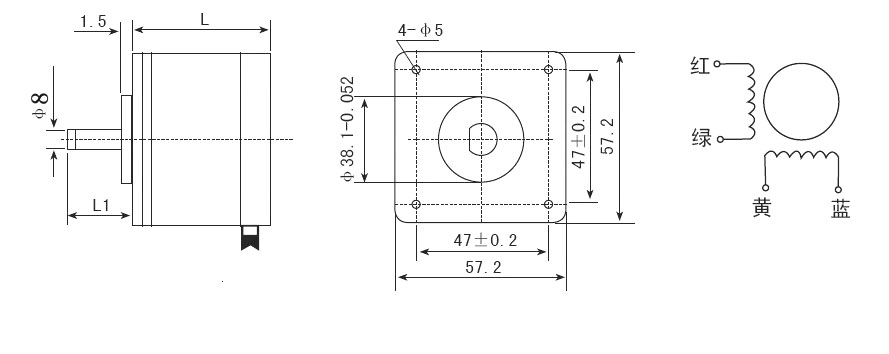

機械尺寸：
