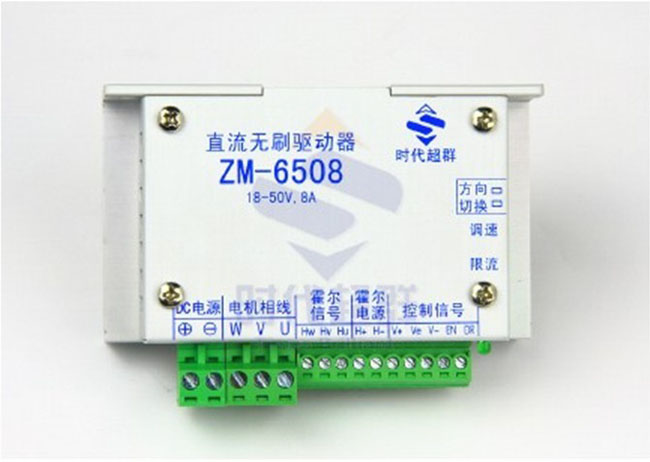

ZM-6508是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。
在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用。 |
|
本產品屬于專業電器設備，應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆 |
|
炸等危險
本產品為直流電源供電，請確認電源正負極正確后通電※無刷電機的相線和霍爾線必須與驅動器完全接對，才能通
電，否則可能因大電流導致驅動器燒毀
請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞。電機運行中如需改變方向，必須先減速致電機停止后，
再換方向，驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵。驅動為功率設備，盡量保持工作環境的散熱通風。
電機的相線及霍爾共 8 條線都有明確定義，必須與驅動器一一對應完全匹配；在電機線定義不確定的前提下，僅采用顏色對應接法是錯誤的。
|
1、高集成度高可靠性無刷直流(BLDC)電機控制器；
2、三相全橋，PWM 斬波方式；
3、閉環穩速，大負載時電機仍能保持轉速；
4、純硬件設計，高速度，高抗干擾能力；
5、周波限電流方式，保護更加精確快速；
6、低發熱，大功率
1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉 6 秒自動保護；
3、霍爾錯誤保護；
4、輸出限流線性可調：1.5-8A；
5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；
6、帶有使能功能；
7、具有緩啟動功能，避免電流過沖，有效保護電機
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
60 |
℃ |
|
（DC）輸入電壓（DC） |
18 |
|
50 |
V |
|
輸出電流 |
1.5 |
|
8 |
A |
|
適用電機轉速 |
0 |
|
20000 |
rpm |
|
霍爾信號電壓 |
4.5 |
5 |
5.5 |
V |
|
霍爾驅動電流 |
|
10 |
|
mA |
|
外接調速電位器 |
|
10k |
|
Ω |
|
（Ve）模擬調速電壓（Ve） |
0 |
|
5 |
V |
|
PWM調速信號電壓 |
4.5 |
|
5.5 |
V |
|
PWM調速信號占空比 |
0 |
|
100 |
% |
|
控制接口電壓 |
H |
3 |
5 |
24 |
V |
|
L |
0 |
0 |
0.5 |
V |
|

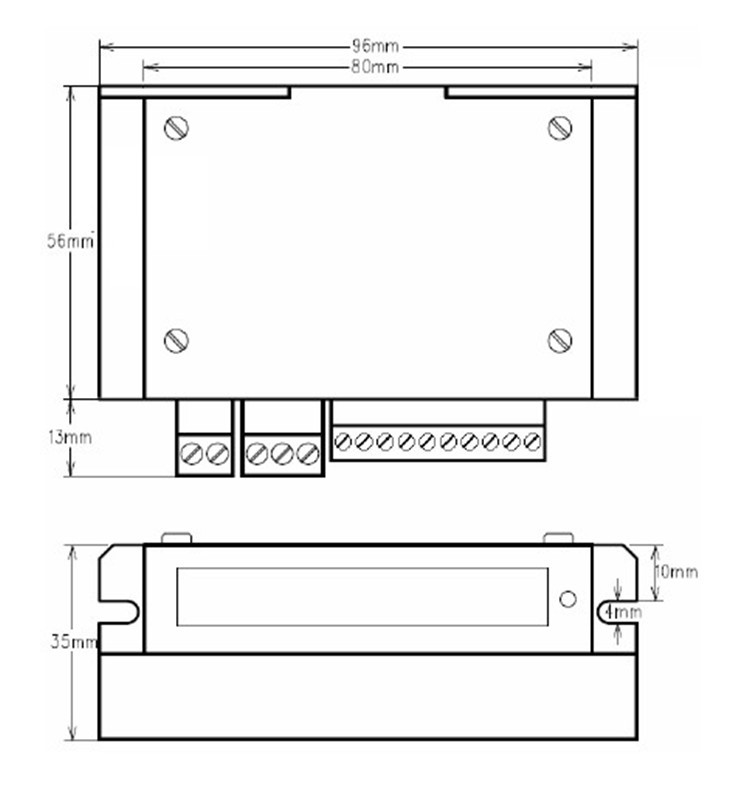

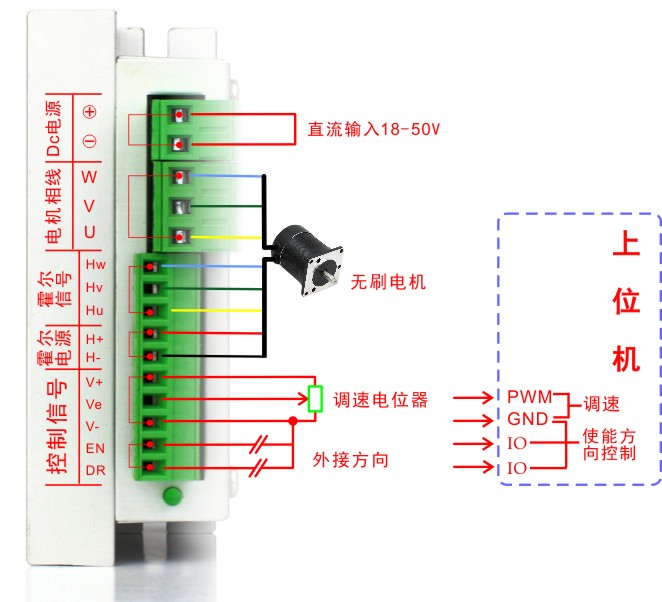

名稱 |
說明 |
|
/正/負極 |
直流電源輸入，18-50v |
|
U,V,W |
驅動輸出，接電機相線 |
|
Hu,Hv,Hw |
霍爾信號，接電機霍爾信號 |
|
H+,H- |
霍爾電源，接電機霍爾電源線 |
|
V+ |
外接電位器調速正極，不使用時懸空。 |
|
Ve |
外接調速信號，可外接電位器、模擬電壓或PWM注① |
|
V- |
外接調速參考地 |
|
EN |
使能，懸空或高電平時為正常工作，低電平待機 |
|
DR |
方向，懸空或高電平時為正轉，低電平反轉 注② |
|
電源燈 |
綠色，通電后長亮 |
|
限流 |
設置輸出限流，順時針旋轉 1.5-8A |
|
調速 |
內部調速電位器，順時針旋轉，電機轉速由 0-**** |
|
方向 |
OFF=正轉，ON=反轉，當外接方向控制時設置為 OFF |
|
切換 |
ON=內部電位器調速，OFF=外接調速 |
|
:注①:使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態 |
:注②:當使用此功能時請確認驅動器側面的“方向”撥碼為OFF
|
本控制器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根
據電機參數設置輸出限流值。調節示意如圖： |
|
使用內部調速時，外接調速接口(Ve)必須懸空，且切換撥碼必須在ON狀態，內部調速電位器順時針
由低旋轉至****，電機轉速由0-****。調節示意如圖： |

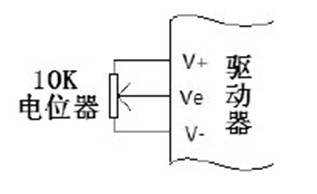

2.12.1外接10K電位器調速，需將電位器接到驅動器的V+、Ve、V-接口；通過旋轉電位器來調節電機轉速(Ve接電位器的中間腳)，接線示意如圖：
|

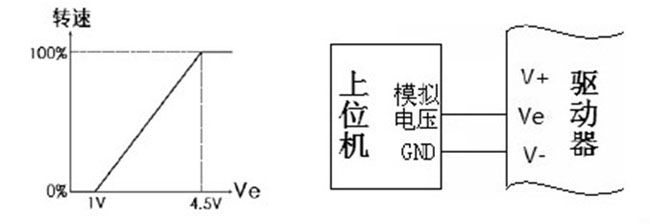

2.22.2外接模擬電壓調速，電壓信號接Ve，V-為參考地，電壓范圍為0-5V，其中在約1-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下： |
|

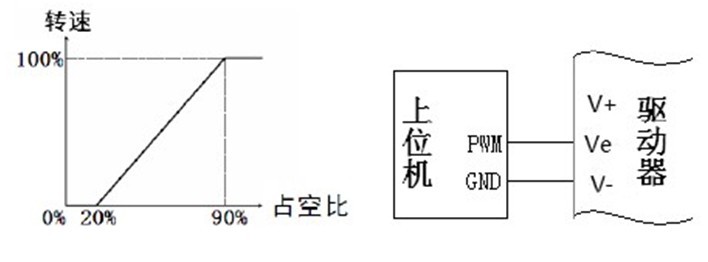

2.32.3外接PWM信號調速，PWM信號接Ve，PWM電壓幅值為5V，頻率為1-10KHz，V-為參考地，接線示意及占空比-轉速對應圖如下： |
|
當使用外部方向控制時，必須確保驅動器側面的“方向”撥碼為OFF |
|

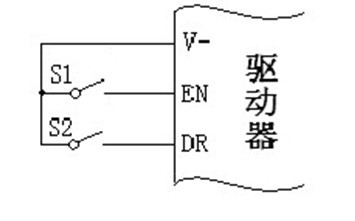

1.11.1使能控制
S1閉合，驅動器待機，電機停止轉動；
S1斷開，驅動器工作，電機恢復轉動。 |
|
1.21.2方向控制
S2閉合，電機反向轉動；
S2斷開，電機恢復正向轉動。
注意，必須電機在停止狀態下才能改變S2狀態 |
|

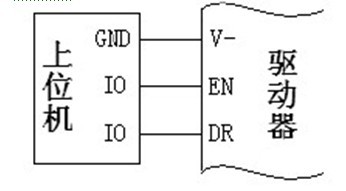

2.12.1使能控制
EN為低電平，驅動器待機，電機停止轉動；
EN為高低電平，驅動器工作，電機恢復轉動。 |
|
2.22.2方向控制
DR為低電平，電機反向轉動；
DR為高電平，電機恢復正向轉動。
注意，必須電機在停止狀態下才能改變DR狀態 |
|
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。
1.1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。 若解除此保護請先斷開供電，將電源電壓調高至18V后再通電。 |
|
2.2.堵轉保護，當電機堵轉6秒以上后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重
新通電。 |
|
3.3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 |
|
注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或將調速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
|
|
答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接
口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、
方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再
安裝到實際場合使用。 |
|
2.問：電源接反有何影響？
答：會立即燒毀驅動器。 |
|
3.問：上位控制信號電壓****是多少V？
答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為
24+2V，超過此電壓會導致驅動器燒毀。 |
|
4.問：驅動器長時間工作后外殼比較熱，正常嗎？
答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。 |
|
5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？
答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重
新通電測試。 |
|
6.問：用此控制器，能否將我的電機轉速調到6000？
答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制
在0至****速。 |
|
7.問：我手上已經有電機，購買此驅動器后如何接線
答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確
定定義需向電機廠家詢問。否則不正確的接線會導致驅動器損
壞。 |
|
8.問：想在此驅動器上加些功能或做新產品開發，是否可以？
答：可以，請聯系我公司。 |
|
