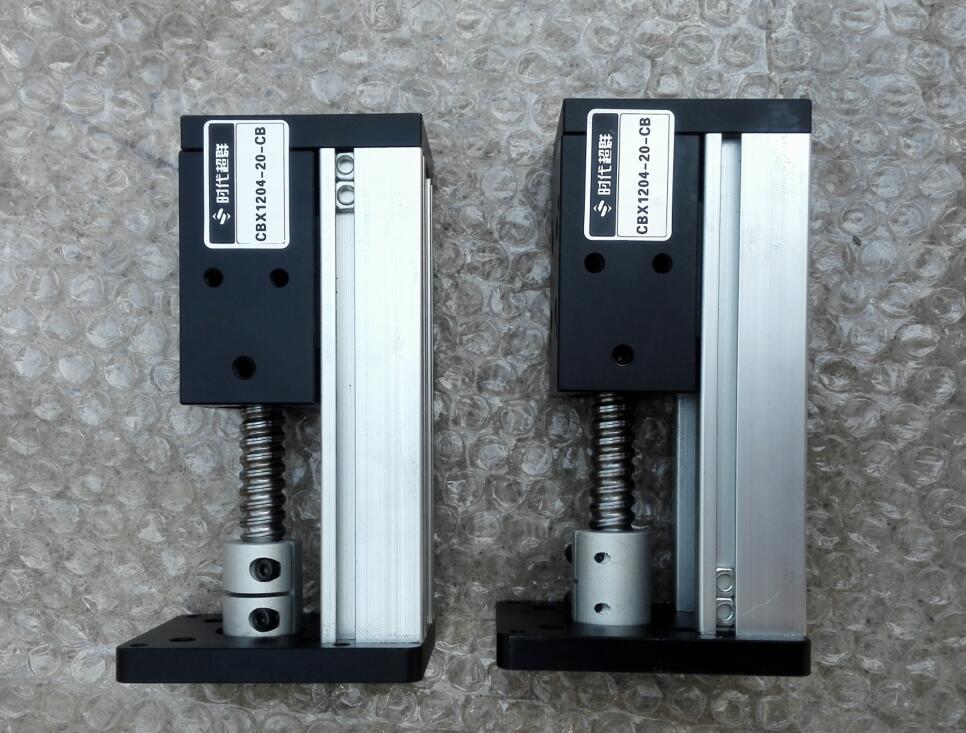

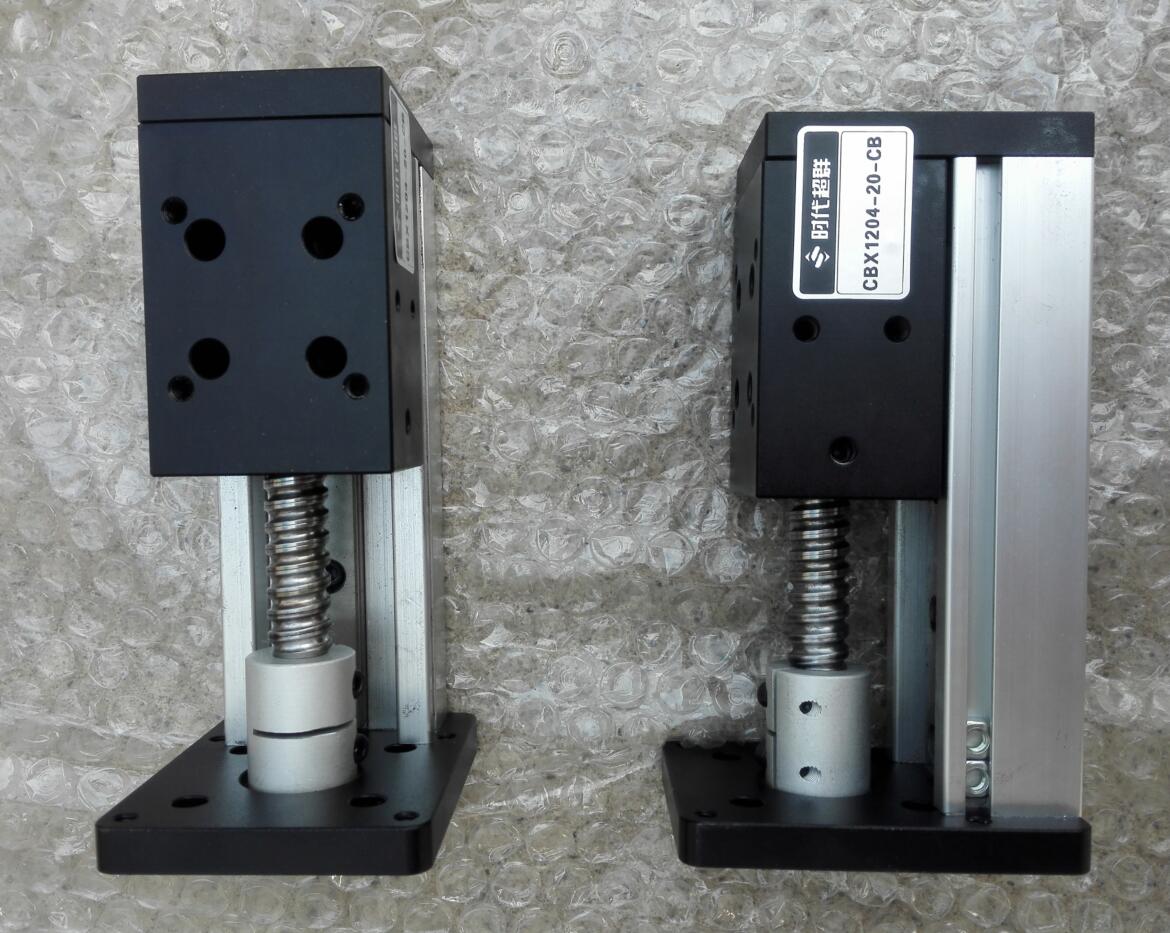

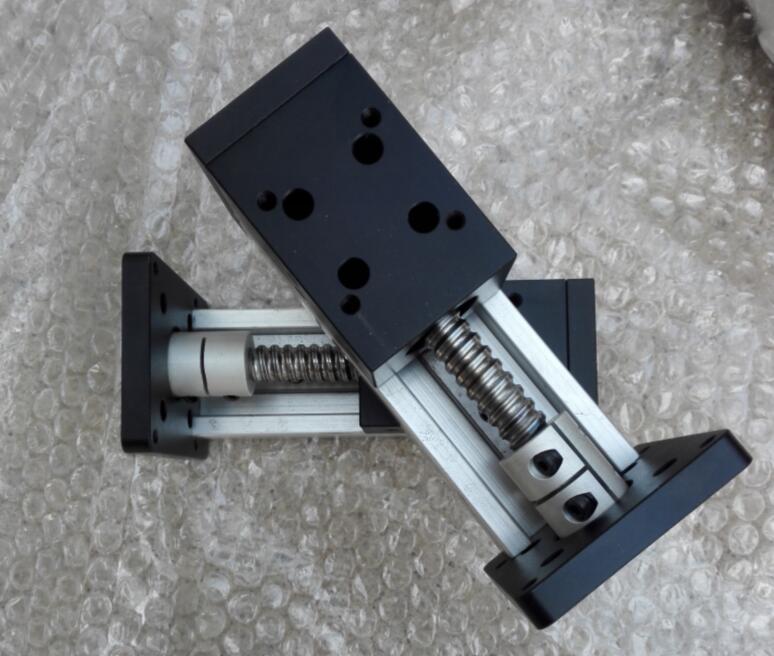

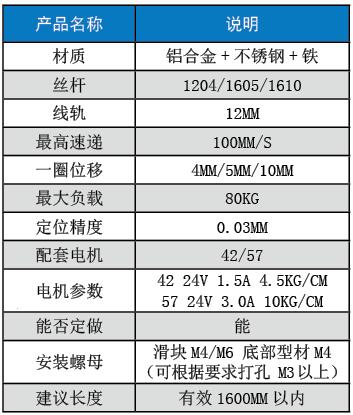

導軌為CBX1204-20-CB梯形絲桿直線導軌 有效行程20mm 導程4mm 絲桿直徑12mm 具體參數如下圖：

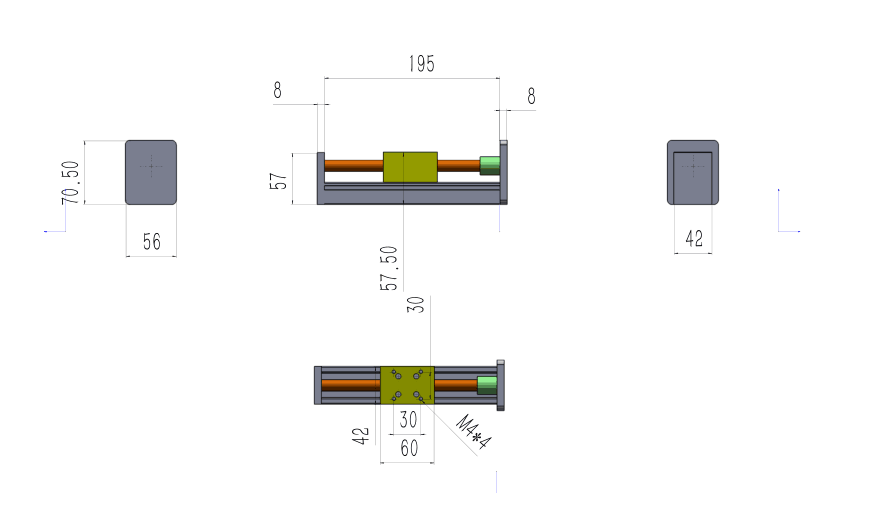

產品尺寸圖：

此款導軌有以下幾個特點：

1、四方向等載受負荷力

導軌滾動體設計為特殊的壓力角，決定其徑向，反徑向和水平方向可承受等額載荷

2、高剛性，高負荷

導軌采用特殊的四列圓弧溝槽設計，增大了接觸面積，相對兩面列式溝槽承受載荷能力，接觸剛度和系統剛度都大有提高。

3、高精度

導軌采用高精度特性專機多面同時磨削，激光檢測等先
進手段，易于保證導軌的制造精度。

4、平滑，低噪，環保無污染

導軌返向器采用特殊的合成樹脂制作的返向，導向系統，并擁有特殊的返向系統設計，因而可達到平滑而低噪的直線運動。

5、結構小型化

導軌端面和剛性達到****化設計，端面小而剛性大，因而可實現機床小型化的目的。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
