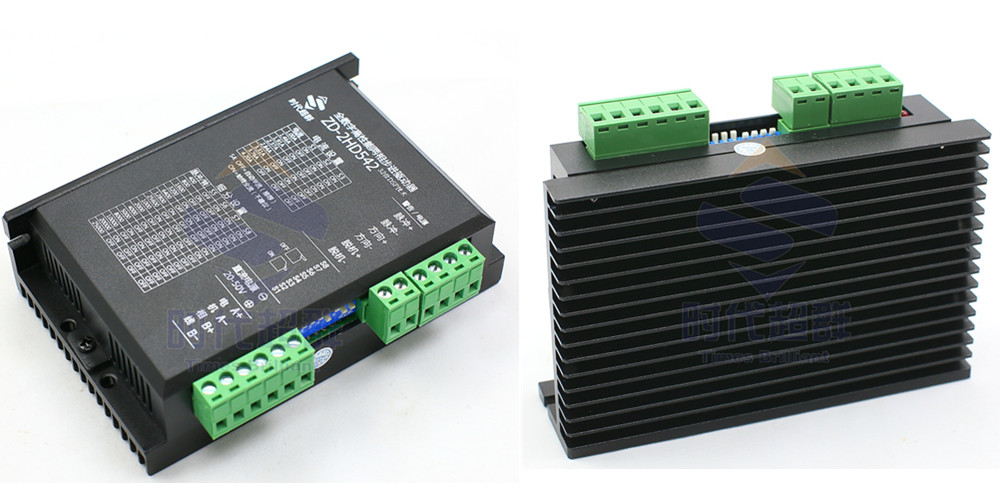

ZD-2HD542 是時代超群自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。  本款驅動器的特點： ·低價格，高速力矩大 ·供電電壓可達 50V ·輸出電流峰值可達 4.2A ·三態電流控制技術電機發熱低 ·靜止電流自動減半 0.4S 減小為 60% ·可驅動 4，6，8 線兩相步進電機 ·光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz ·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選 ·外形尺寸小巧（118×75.5×34mm） ·電流設定方便，八檔可選 ·4 位撥碼，共 15 檔細分 ·具有過壓、短路等保護功能 ·雙極恒流 PWM 驅動輸出 適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

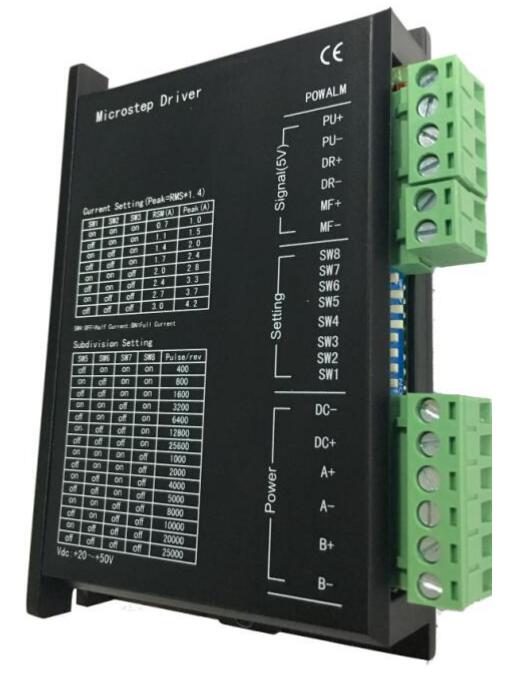

另有一款外形極為相似的ZD-2HD542M 它又有哪些特點呢？ ![XR0UH0W}E)GG]V]LK4[A`~J.jpg](/ueditor/asp/upload/image/20170624/14982950073424375.jpg "XR0UH0W}E)GG]V]LK4[A`~J.jpg")
● 高性能、低價格 ● 設有 16 檔等角度恒力矩細分，****分辨率 25600 脈沖/轉，其它細分可定制完成 ● ****反應頻率可達 150Kpps ● 步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ● 驅動有效電流 0.7A/相到 3.0A/相分 16 檔可調 ● 單電源輸入，電壓范圍：DC20-50V ● 帶欠壓(17VDC)、過壓(53V)、過流(短路)、過熱(80℃)保護功能,并通過紅燈閃爍以區別 ● 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位） ●I/O 信號,所有輸入信號均通過光電隔離，信號電平 5V（24V 信號需接 2KΩ電阻） ●脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 ●電機電感量可調，發揮步進電機****效能 強化版542（ZD-2HD542M)與普通版542(ZD-2HD542)對比如下： | 行號 | 對比內容 | 強化版542 | 常規版542 | | 1 | 鎖機電流 | 0.1秒減小到50% | 0.4秒減小到60% | | 2 | 相位記憶 | 有 | 無 | | 3 | 單雙脈沖 | 都有（需要刷不同軟件） | 只有單脈沖 | | 4 | 信號5-24 | 都有（需要出廠設置，不兼容） | 均有 | | 5 | 高速出力 | 可以通過參數調整600轉以上高速出力而不用增加電流 | 不能調整 | | 6 | 運行噪音 | 可以通過調整數字濾波時間來調整電機運行噪音 | 不能調整 | | 7 | 任意細分 | 可以幫助客戶實現任意數字細分（改軟件） | 不能改 | | 8 | 短時間接錯DC+- | 5-10秒內不會燒 | 立即燒保險 | | 9 | 成本 | 成本稍高，功率期間采用進口的 | 全國產器件 |

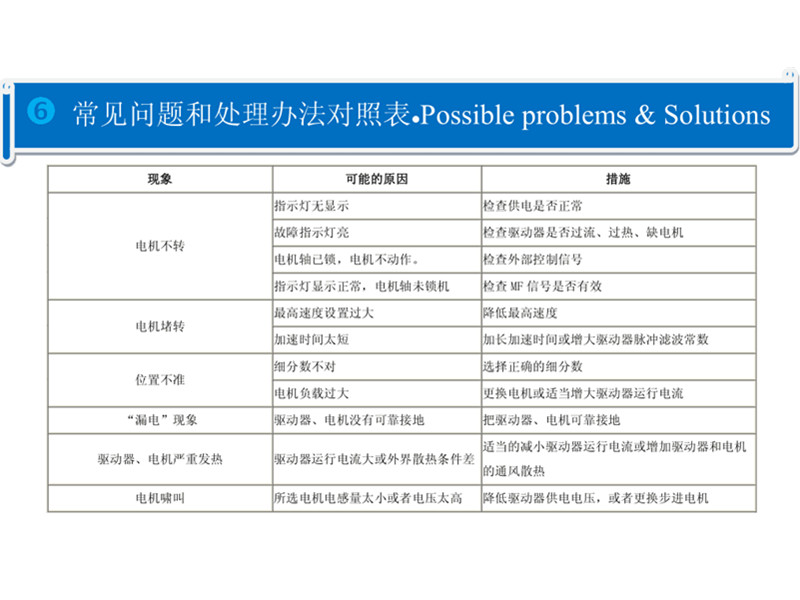

另：注意事項 1、輸入電壓不能超過直流 50V； 2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部參數； 3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到50 度時，驅動器需要重新 上電才能恢復工作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復； 6、為獲得****匹配，請選擇星火步進電機，以獲得****性能。
