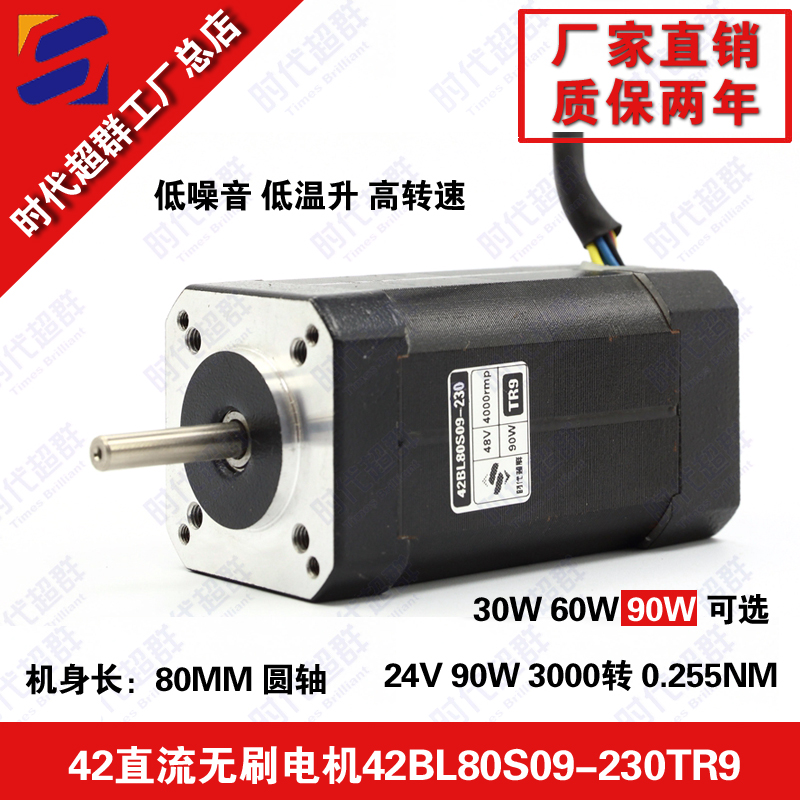

42BL80S09-230TR9為時代超群生產的無刷直流電動機，采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機功率為90W,電壓24V，額定轉速3000轉，空載轉速5500轉，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。常用于醫療設備，健身器材，電動車等……配套無刷驅動器高集成度高可靠性，三相全橋PWM斬波方式，閉環穩速，大負載時電機仍保持轉速，低發熱大功率。產品配套齊全價格實惠，質量保證，更有多種產品，減速器可提供配套，及技術支持！

配套ZM-6610M驅動器使用****的電機電流精確檢測技術、有感無刷電機自測速、有感無刷電機轉動位置檢測、再生電流恒電流制動(或稱剎車)技術和強大的PID 調節技術可****地控制電機平穩正反轉、換向及制動，輸出電流實時調控防止過流，精準控制電機轉速和轉動位置，電機響應時間短且反沖力小。

ZM-6610M是一款功能強大的直流無刷驅動器，速度/位置閉環控制，1-10A電流可調節9V-60V寬范圍電壓輸入，此款也有30A大電流ZM-6630M，驅動本身還帶有特殊功能，電機自學習功能，電機相線和霍爾信號線可以隨便接，行程自學習功能，外接限位開關，可在一定距離里來回往復運行！

常見問題：

1) 開關(包括限位開關)或按鈕接線較長時，并沒有操作開關或按鈕，驅動器出現誤動作，操作開關或按鈕響應不靈。

答：這可能是由開關或按鈕信號線上的干擾引起的，建議在各信號線上加上幾K 的上拉電阻到VO，或使用屏蔽電纜。

2) 485 通訊方式下主站無法與驅動器通訊。

答：請檢查主站串口波特率、校驗方式、從站地址是否與驅動器配置的一致，485 通訊接線是否正確，485 主站與從站間應是按A-A、B-B 方式連接的，檢測幀格式是否正確。如果主站是PC 機，可以先使用modbus 調試工具測試通訊是否正常。

3) 驅動器額定電流參數配置為電機的額定電流，電機帶不動負載，但電機不經過驅

動器直接接電源上卻能帶動負載。

答：當電機負載過大過載時，驅動器將作穩流輸出，輸出電流為配置的工作電流，在限制了電機的****工作電流的同時這也就限制了電機的****輸出轉矩，負載過大則可能導致電機帶不動負載。我們可以通過撥碼開關或485 將工作電流參數配置稍大些，以提高驅動器****輸出電流。另外，電機電流達到電機的額定電流卻帶不動負載，這說明電機功率偏小，如果通過提高驅動器輸出電流使電機能夠帶動超載的負載，電機長時間工作在超載狀態，可能會影響電機的壽命，建議換用功率更大的電機。

4) 電機堵轉時，電機一直震動，啟用了堵轉停轉功能并不會停轉。

答：可將額定電流參數配置大些；如果使用485 配置參數，還可配置工作電流為之前的額定電流值。

5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。

那么轉速表如何和驅動器鏈接呢？

IN接驅動器的霍爾端，及HU,HV HW中任意一個

GND，電源負，接驅動器V-

VCC，電源正，接驅動器的V+

聯系方式：QQ:467102884  電話：13811070445（劉女士）
