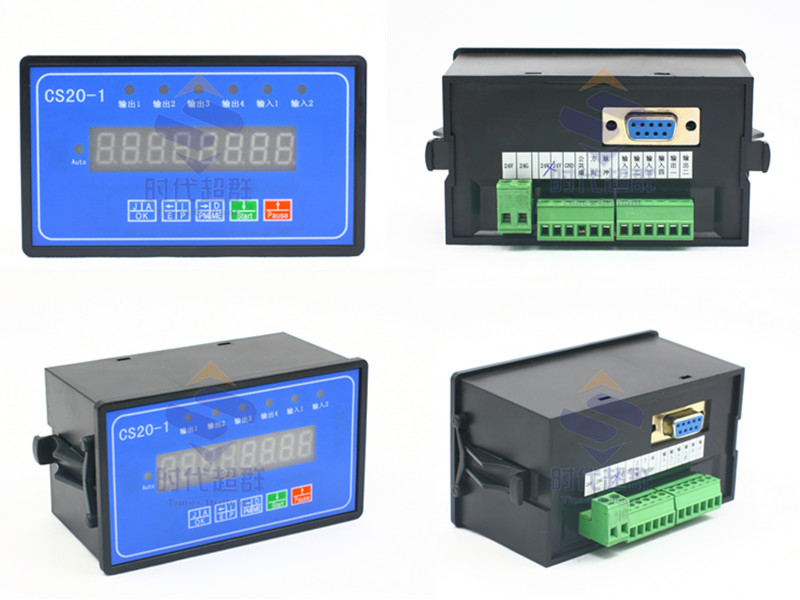

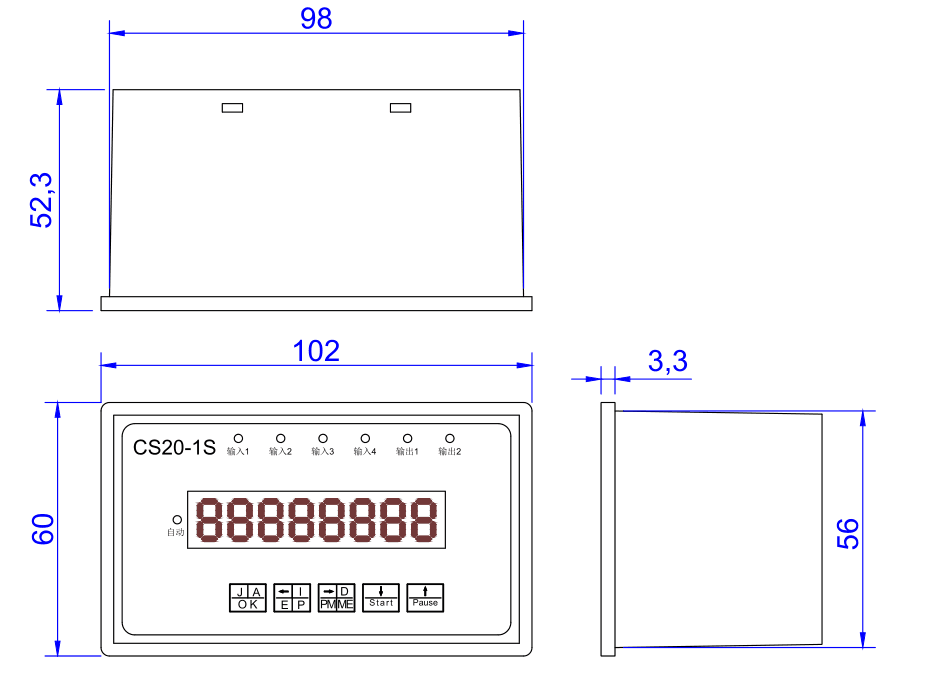

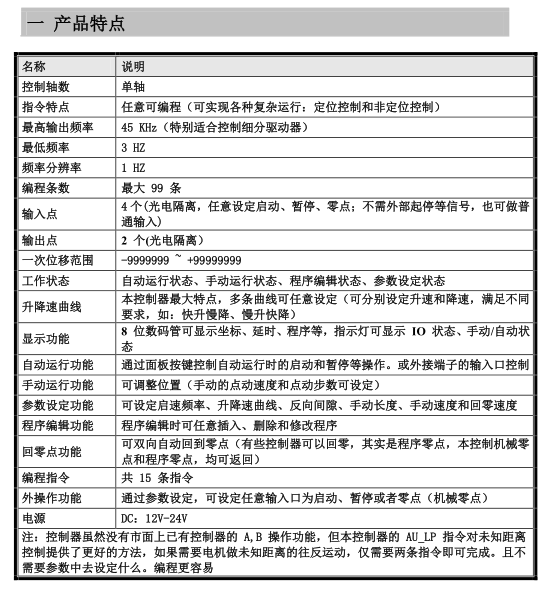

CS20-1是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器。可開發專機控制器。控制預留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制.
編程操作示例
要求：從A點走到B點的總行程為1M，要求在1分鐘內走完這1M并且在到達B點時停留20S，然后在從B點回到 A點 ? 解:首先我們需要的物品如下 CS10-2控制器一臺 430驅動一臺 導軌滑臺CBX1205-100一臺 57系列電機一臺
導程是5mm，總行程是1M=1000mm，那么我們可以算出電機走完1M需要轉動200轉，并且在一分鐘內轉完，那么電機的轉速就等于200rpm/分鐘 假設驅動器細分為2細分，那么電機轉一圈需要400個脈沖轉一圈，那么在控制器上的 速度SPEED賦值=電機速度*電機轉一圈所需要的脈沖數/60 位移G-LEN賦值=電機轉的圈數*電機轉一圈需要的脈沖數 接下來我們?cè)诳刂破魃显O(shè)定： 首先我們先給控制器接好線，上電，這個時候控制器會顯示8個0 然后我們按一下 進入自動，這個時候數碼管左側黃色的LED亮，接著按一下 進入編程狀態，這個時候我們會看見數碼管顯示01 END 并且01處在閃爍狀態，按一下 這個時候end在閃爍，按一下 或者 來調整指令變成SPEED在閃爍，在按 這個時候我們會看到數碼管顯示5個0，這個時候需要我們把剛才算出來的speed的賦值填進去這個時候光標應該在最后一位上閃爍需要我們按一下 或者 來切換光標閃爍位置，按 或者 來改變0-9這10個數值之間的切換；接下來按一下 會顯示02 END在按一下 則光標在END上閃爍，這個時候任然按下 或者 來調整指令變成G-LEN按一下 變成8個0按一下 或者 來切換光標位置，按 或者 來改變0-9這10個數值之間的切換;這是從A移動到B點的步驟；這個時候需要停留20S那我們第三條指令就選擇DELAY,尋找這個指令的方式和找速度位移一樣，在03 END，END閃爍的時候按下 或者 來調整指令變成DELAY,按 變成0 00000這個時候您需要讓這一串?dāng)?shù)值變成0 20000，這個指令時按ms來計的，所以就得填20000，接下來的兩條指令和第一條還有第二條一樣編，只是這次位移指令要變成負值，就是說在輸入位移指令的時候要將光標移到最前面那一位，然后按 或者 將它調到一個橫杠。然后第六條就是06 end 操作方面有問題請直接電聯楊工:18001308796 QQ:1755105676 相關文章推薦 植毛機六軸控制系統CM20L-60專用控制器解析 CX980系列銑床磨床系統
|
