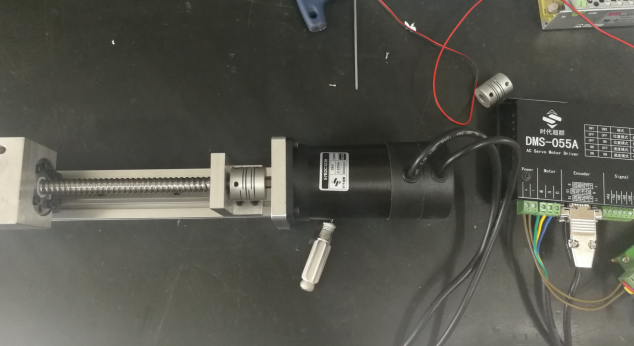

上圖組裝測試現場使用的導軌為時代超群客戶定制線性導軌滑臺，水平載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204-600,有效行程600mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。

客戶想實現高速運動，精度要求不是很高，負載30KG以內。我們為客戶提供了一款無刷伺服電機，無刷伺服電機一般是客戶要求700轉以上2500轉移內的速度，因為這個速度，步進電機的話具有局限性，而無刷伺服體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定。控制復雜，容易實現智能化，其電子換相方式靈活，可以正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。

上圖使用的電機為57B2C1230-SC0無刷伺服電機，輸出功率120W，額定扭矩0.32NM，額定轉速3000rmp，電機編碼器采用1000線編碼器，出軸長26MM，軸徑8MM，軸處理方式銑扁。配套驅動DMS-055A驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。

此套裝可以通過專用485 電纜連接PC機。通過提供的上位機軟件可以設置驅動器參數，和測試驅動器，并提供一些診斷信息，來排除驅動器故障。

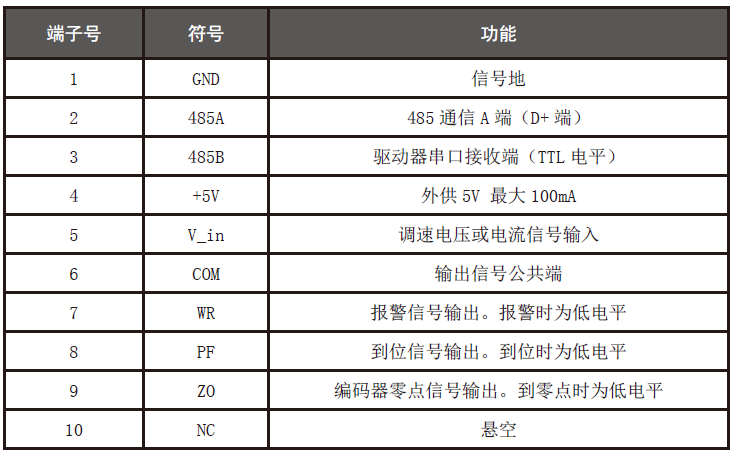

注：1 腳為下排左邊第一個引腳，6 腳為上排左邊第一個引腳

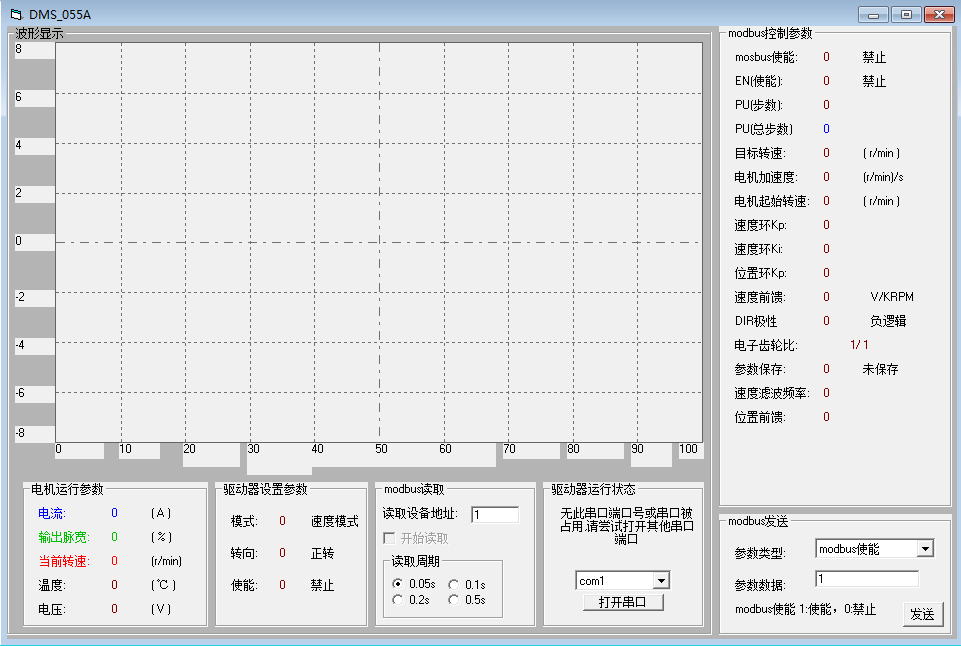

485上位機通信界面：軟件下載地址：鏈接：http://pan.baidu.com/s/1c2gswJQ 密碼：k3j9
