產品展示

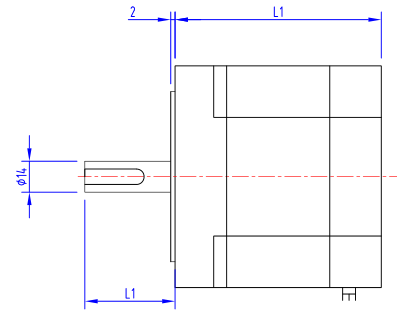

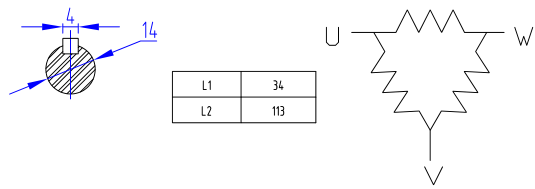

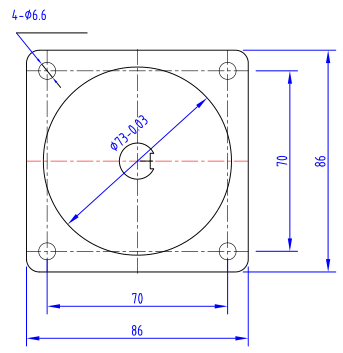

尺寸圖：

配套驅動器：

ZD-3HE2254

• 高性能、低價格

• 設有 32 檔細分，****分辨率 60000 步 / 轉

• ****反應頻率可達 500Kpps

• 步進脈沖停止超過 0.5s 時，線圈電流自動減到設定電流的一半

• ****抗干擾，光電隔離信號輸入 / 輸出

• 驅動電流 2.2A 到 6.5A 分 16 檔可調

• 220V 電源輸入，電壓范圍：AC60V-260V

• 相位記憶功能

點擊圖片查看詳細信息

產品命明規則

常用控制器：

點擊圖片產看詳細信息

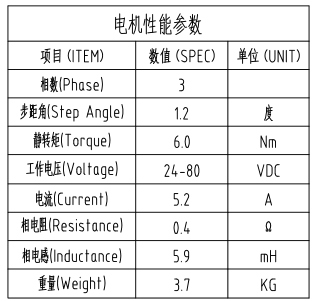

“產片參數

控制系統主要由以下幾部分組成：

• 高性能、高速度 32 位

• 液晶顯示器（分辨率：192×64）

•  專用運動控制芯片（差分信號輸出為：脈沖+方向）

• 輸入/輸出（18 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）

• ****程序行 480 行

• 觸點按鍵陣列（28 鍵）

技術指標

•  最小數據單位：0.001mm

•  ****數據尺寸：±99999.999mm

•  快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）

•  ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時）

•  ****脈沖輸出頻率：150KHz

•  控制軸數：1-4 軸（X,Y,Z,C）

•  聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補

•  電子齒輪：分子:1-99999,分母：1-99999

•  系統主要功能：自動、手動、程序、參數、自檢、設置等

“主要功能

1. 自動：自動運行、空運行、單步運行

2. 手動：電機正反轉、回程序零、回機械零、輸出控制

3. 程序：程序的編輯、讀入、刪除、保存

4. 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等

5. 外部手動：控制電機正反轉、啟動、暫停、報警、急停等

6. 指令豐富：25 條控制指令

7. USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作

8. 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A

9. 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

10.

11. “接線圖

12. 信號接線

13.
