上圖為時代超群一款42減速步進電機42HB47PLX52R-TK0，步距交1.8°，電流1.4A 靜扭矩1.2NM，速比1:5.2，廣泛應用于那種空間比較受限制，輸出力矩要求比較大。但是相應的轉速又不能太低的場合。

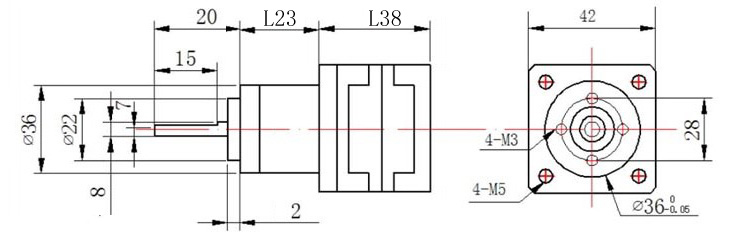

為什么這么說呢，首先減速步進電機的體積比較小。相同扭矩的情況要比用57電機更合適。具體尺寸圖如下:

其次，我們都知道普通的開環電機，也就用到600轉左右的轉速，如果加上減速機的話，速比越大轉速減速步進電機輸出的轉速越低，此款電機選用了5.18速比這種小速比的行星減速機，使得整體的輸出轉速能夠保持在百轉左右。能適用于大多數的場合。

再次，此款電機的減速機精度比較高，輸出效率合適。運行噪音比較低。行星減速機主要傳動結構為：行星輪，太陽輪，外齒圈.行星減速機因?yàn)榻Y(jié)構原因，單級減速最小為3，****一般不超過10，相對其他減速機,行星減速機具有高剛性，高精度(單級可做到1分以內)，高傳動效率(單級在97%-98%)，高的扭矩/體積比，終身免維護等特點。因?yàn)檫@些特點，行星減速機多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。

配套驅動器ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。

主要功能：

·整步、2、4、8、16、32、64、128細分可調

·短路、過流、過熱保護功能自動保護

·自動半流鎖定，減少待機發熱

·支持脫機、使能、鎖定等功能

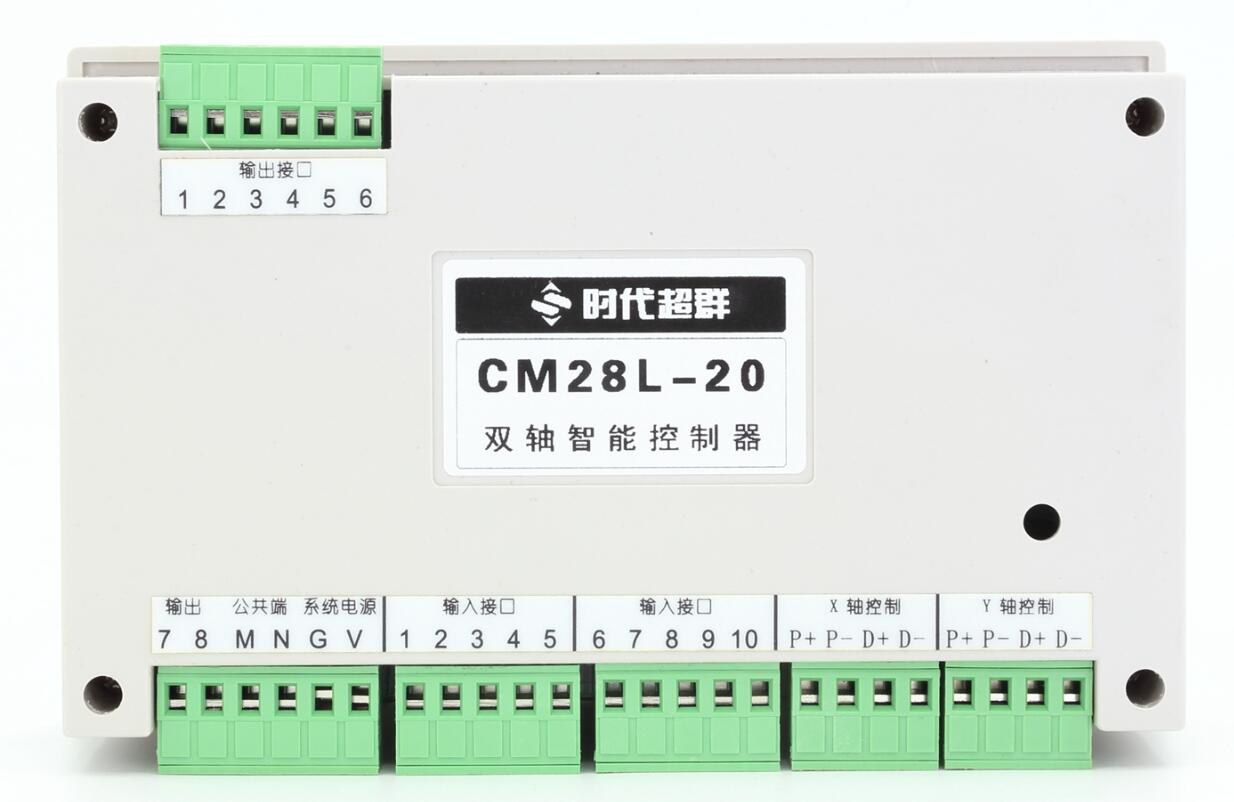

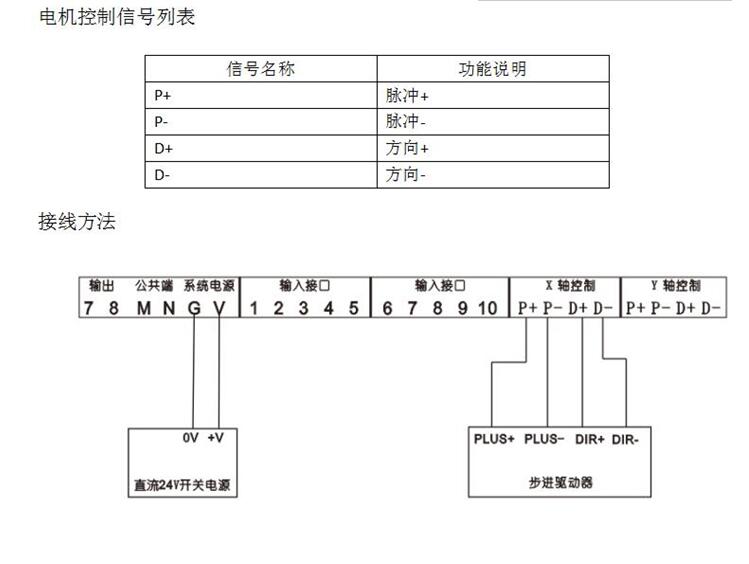

 可編程自動化控制器CM28L系列是時代超群全新開發的單軸，雙軸控制系統，具有微米（μm）級精度控制功能，可實現復雜的單，雙軸專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。CM28L系列控制器適用于焊接、鉆孔、切割、分度、沖床等單，雙軸機械的控制。本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。

技術特點

實現X單軸或X,Y兩軸控制

數字插補技術實現X-Y聯動

梯形加減速控制

位置指令范圍-99999.999mm ~ +99999.999mm

最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999

10路輸入，8路輸出

輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。

具有反向間隙補償功能

速度倍率功能，多級調節

漢字指令型編程，簡單易懂

選擇性I/O功能配置功能

可存儲20個程序

提供操作級，設備級密碼管理功能。方便設備管理

聯系方式：QQ:467102884  電話：13811070445（劉女士）
