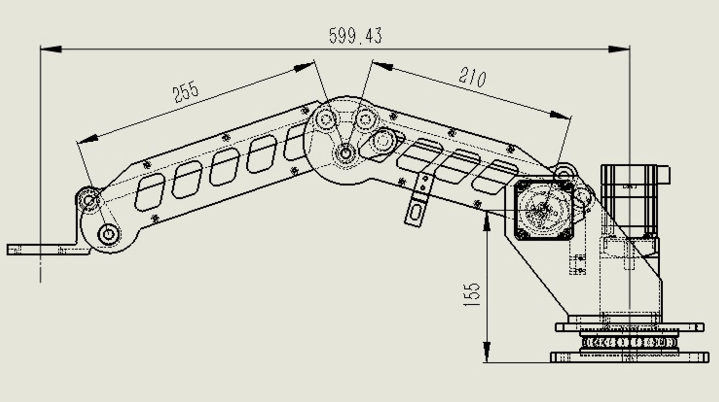

測試視頻下載地址： 上圖機械臂提取物體重2.28Kg，定位精度0.36，可應用在各種場合，需要靈活操作。體積外形輕巧、小型高效；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。減速比可以定制。 機械臂具體產品尺寸圖如下：
機械臂移動范圍 大臂 +100°~-10° 上臂 +95°~-10° 底盤 +180~-180°
視頻中使用的產品具體介紹：

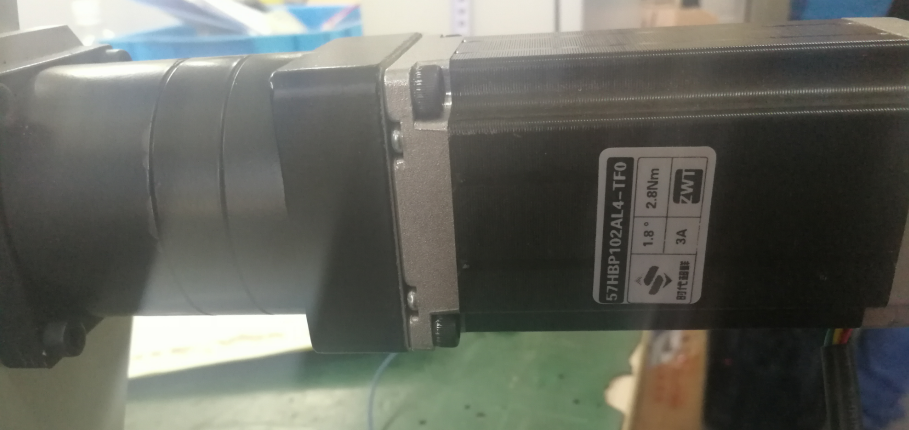

時代超群供應的混合式兩相步進電機57HBP102AL4-TF0三相混合式步進電機 步距角1.8°，扭矩3.8N.m，電流3A，機身高102MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。配套PX57N024S0為例減速比為1:24，回程間隙≤20，回差****可到3弧分。
電機搭配減速機輸出扭矩=3.8NM*24*0.8=72.96nm大于30NM減速機能承受的額定扭矩，那為什么還要配這么大速比減速機呢，因為步進電機轉速越高扭矩越小。
配套ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
CM40L-30系列是基于新CM35L系列升級軟硬件推出的新產品，3.5 寸彩屏顯示，支持485 通信，中英文切換，編碼器輸入，上位機下載，系統具有高可靠性，高精度，噪音小，操作簡單等特點。
主要功能：
自動：實際運行、空運行、單步運行、終止程序 手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存 參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出 外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、急停等 指令：23 條指令，包括PLC 可用的6 條指令 USB：可用USB 線對系統進行供電，方便開機畫面及程序的傳 輸隔離IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到1A
技術指標：
最小數據單位： 0.001mm ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1—4 軸（X，Y , Z, C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子：1—99999，分母：1—99999 系統主要功能：自動、手動、程序、參數、IO 等 適用產品類型 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統 位移臺、一維控制平臺、二維控制平臺、三維控制平臺 螺紋機控制系統、鎖螺絲機控制系統 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統 聯系方式：QQ:467102884 電話：13811070445（劉女士）
