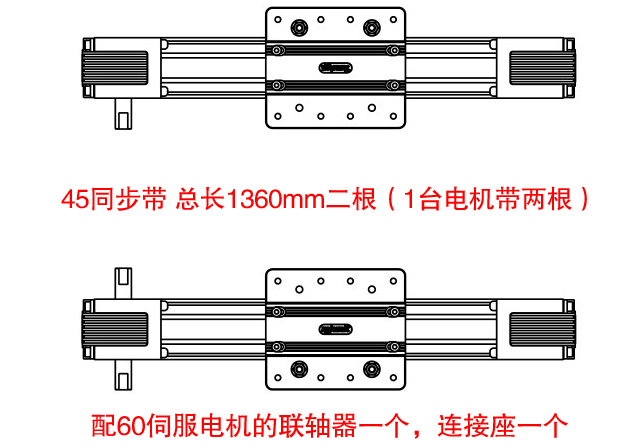

客戶最近訂購了兩根總廠1360mm的45型材同步帶導軌兩根，用一套600W交流伺服電機帶動兩根導軌同時運行，共同負載30KG。運行效果圖如下，只是，圖中Y軸方向的同步帶換成客戶的負載而已。
圖中為DS45M75系列同步帶，常規可配42/57步進電機，也可以配60伺服電機，只需要更換連接座即可，此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 具體尺寸圖如下：
客戶導軌共同負載30KG，選擇搭配時代超群生產的80系列伺服電機（220V）80AEA06030-SC3，電機扭矩為1.91NM，功率600W，轉速3000轉，電機軸徑19mm，電機法蘭60*60mm，航空插頭。
時代超群伺服電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。
配套的DM系列高性能伺服電機驅動器DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
