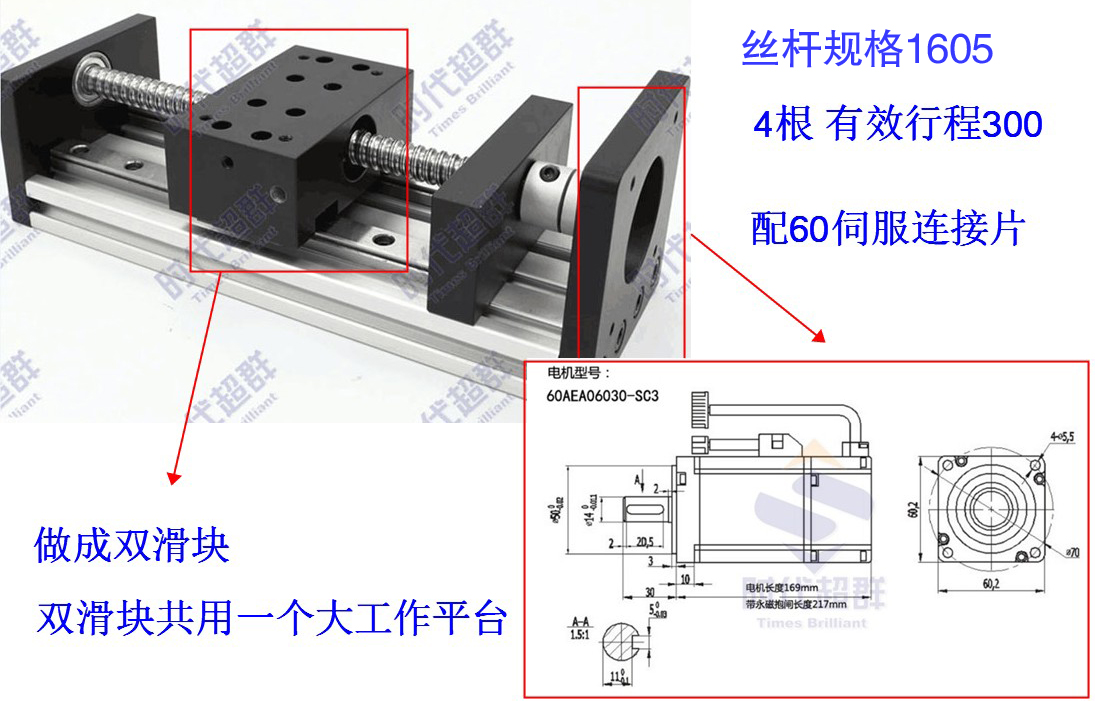

上圖為客戶要求在HBX基礎款基礎上定做的4根雙滑塊滾珠絲桿直線導軌要求，導軌的有效行程300MM，絲桿鬼給為1605，即16MM絲桿直徑，5MM螺距。雙快共用一個大工作平臺，一個移動螺母。為什么采用一個移動螺母，主要是考慮到共用一個工作平臺。兩個移動螺母容易發生較勁的情況。鏈接片做成60伺服電機通用連接片�？蛻舸钆涞氖菚r(shí)代超群600W交流伺服電機。 下圖為具體成品。
80型材時代超群HBX系列雙線型滑臺導軌滑塊常規為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
客戶定制雙塊導軌，滑塊大小為80*100，面積更大，承載能力更大。客戶搭配了60系列600W交流伺服電機，高速性能更好。噪音更低
60AEA06030-SC3，電機扭矩為1.91NM，功率600W，轉速3000轉，電機軸徑19mm，電機法蘭60*60mm，航空插頭�？梢源钆渲本�導軌調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小
| 類別 | 新型號 | 參數 | 驅動器配 | | 60系列（220V） | 60AEA02030-SC3 | 0.637NM 200W 3000轉 | DM-04EA | | 60AEA04030-SC3 | 1.27NM 400W 3000轉 | DM-08EB | | 60AEA06030-SC3 | 1.91NM 600W 3000轉 | DM-08EB |
配套的DM系列高性能伺服電機驅動器DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
