今天就客戶使用時代超群伺服電機時遇到的一些問題及解決方法，對于許多剛剛接觸伺服電機的客戶來說，很容易就卡在第一步接線問題上，時代超群伺服電機驅動器分為220V或者380V供電兩種，而通常大功率的伺服電機才會做成380V，怎么樣識別你伺服電機是220V還是380V的，一般伺服電機的標簽上回標明。不要接錯。 時代超群伺服電機型號及參數表如下：
另外還有高壓系列

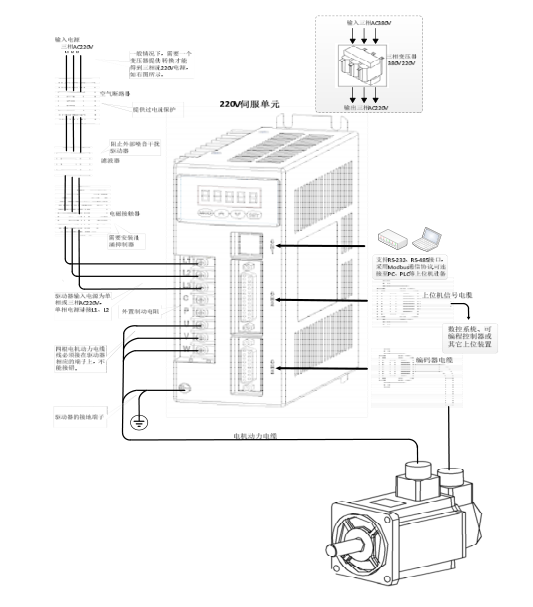

客戶根據自己的伺服電機型號按照如下接線圖接好線： 220V伺服電機如下接線方式

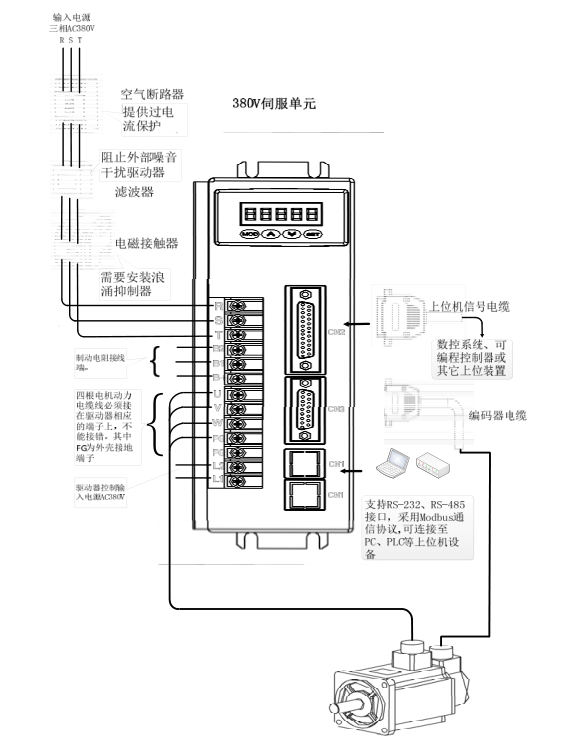

220V伺服電機供電可以選擇單相220V（一火一零）或者三相220V（三火），如果客戶是380V的工業用電，要外接一個變壓器吧380V轉為220V. 380V伺服電機如下接線方式
三相380V供電（兩火一零），一般就是所說的工業用電，電壓正負不能超過10% 客戶按照上述接好線后，一般問題會卡在，如何進行外部控制，有的客戶用PLC,有的客戶用控制器，根據客戶不同，具體的接線方式如下:

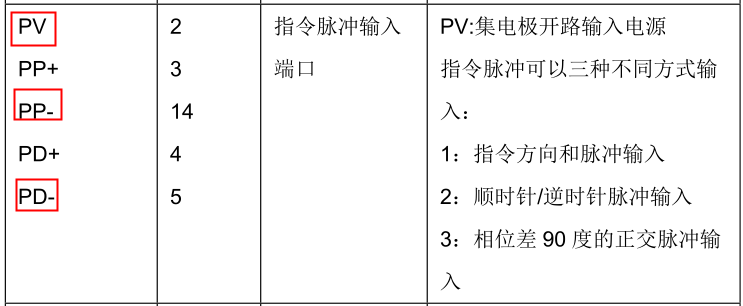

客戶需要用PlC控制，如果是共陽極接法，那么只需要接三根線，如上圖 PV 接24V+公共端 PP- 接脈沖負 PD- 接方向負

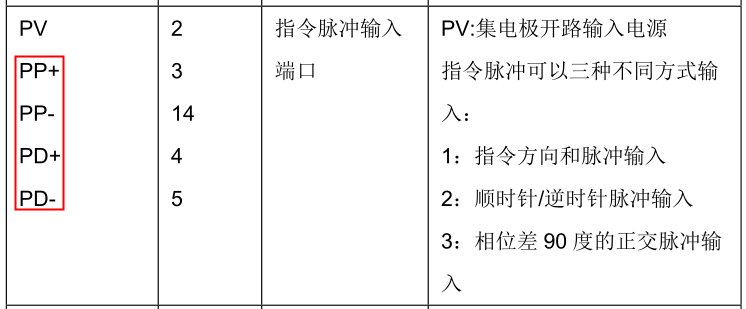

客戶需要用5V信號控制器控制，那么只需要接四根線如上圖
PP+ 接脈沖正 PD+ 接方向正 PP- 接脈沖負 PD- 接方向負

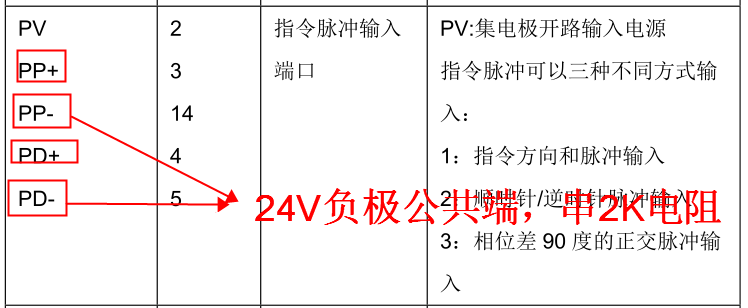

還有一種情況，客戶需要用PlC控制，如果是共陰極極接法，那么需要在脈沖-和方向-上串2K電阻，把信號轉換成5V，如上圖
聯系方式：QQ:467102884 電話：13811070445（劉女士）
