上圖為閉環電機60EBP143ALC-TF0，步距角為1.8°、力矩 4NM、電流 5.8A 、電機輸出止口38 MM、安裝孔距為47MM、電機輸出軸長25 、電機軸徑8MM直徑、銑 扁 、編碼器型號為1000P。配套驅動器為ZDM-2HA560:

  ZDM-2HA560 是我公司基于十幾年步進與伺服研發經驗開發成功的一款新型混合伺服驅動器，采用****專用電機控制 DSP 芯片和應用矢量型閉環控制技術，從而****克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然電機安裝尺寸與傳統的 57 和 86 系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本僅相當于傳統交流伺服系統的 50%。

  適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

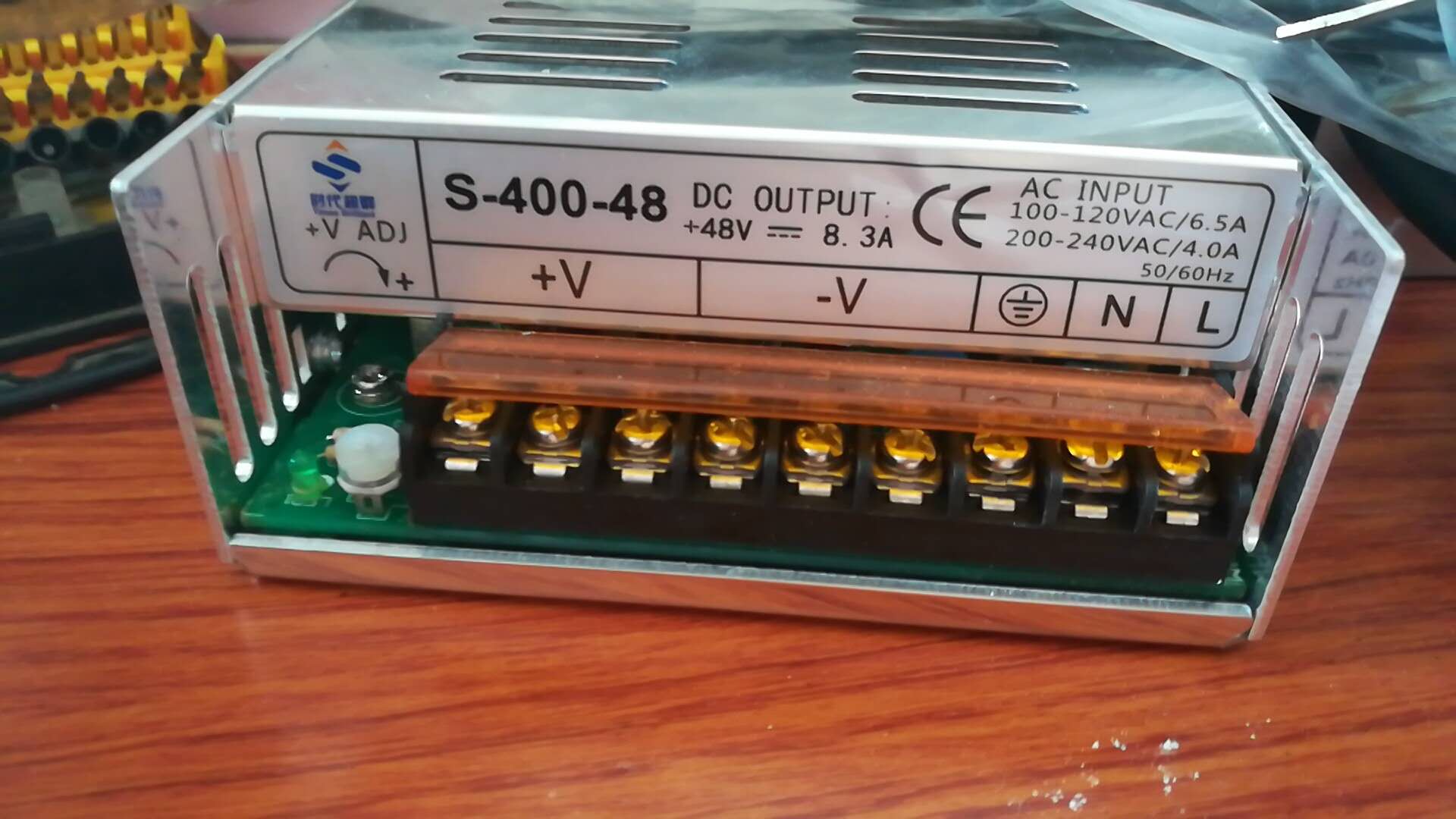

   配套開關電源型號為S-400-48,功率為400W、48V供電。

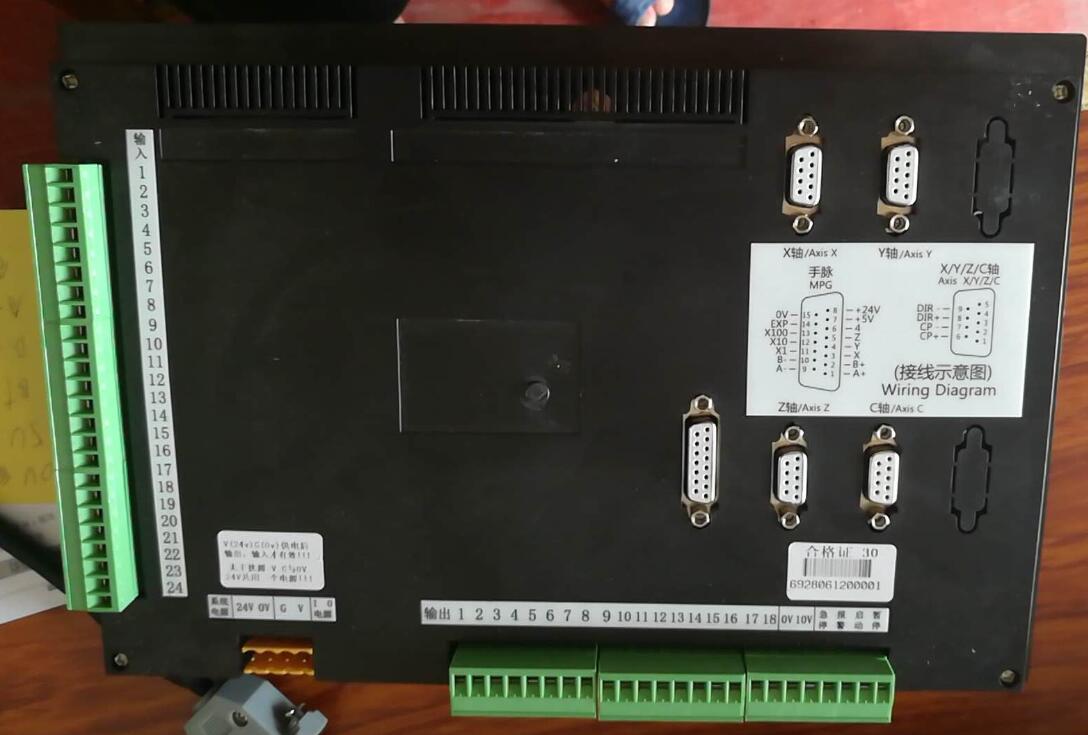

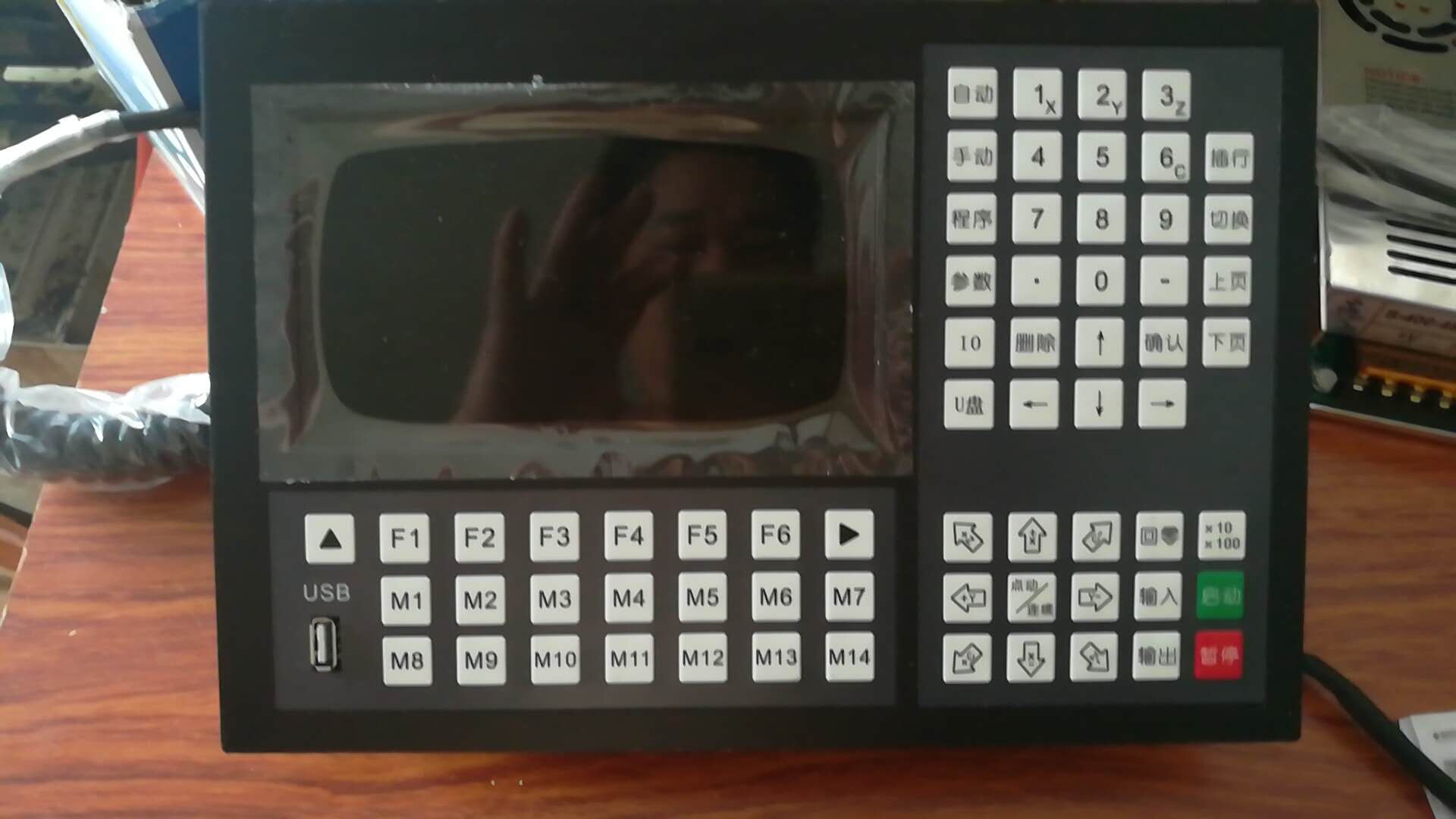

  CX980MA/MB系列銑床加工中心數控系統為時代超群數控設備有限公司自主研發的普及型數控系統，具有豎式和橫式兩種結構，適配銑床、鉆銑床、磨床等。

  本系統采用 32 位高性能 CPU 和超大規模可編程器件 FPGA，實時控制和硬件插補技術保證了系統 μm級精度下的高效率，可編輯的 PLC 使邏輯控制功能更加靈活強大。本系統可控制 5 個進給軸、2 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。

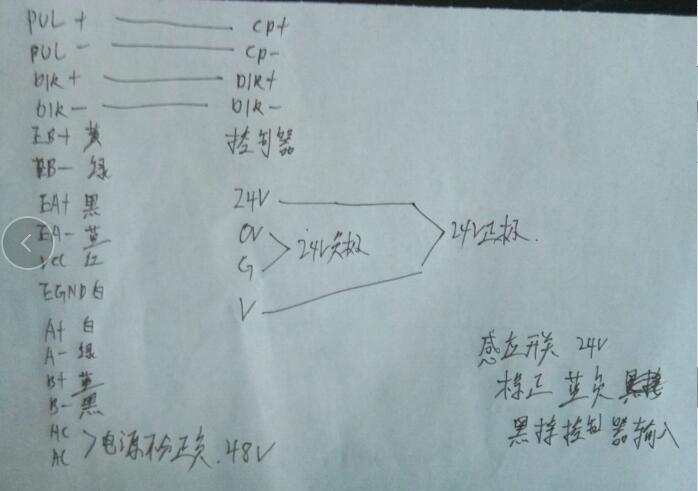

   接線參考：

 產品特點

● 5 個進給軸，4 軸聯動，2 個模擬主軸

● 1ms 插補周期，0.1um 控制精度

● 2 路 -10V ～ 10V 模擬電壓輸出，支持雙主軸控制

● 直線型、指數型和 S 型多種加減速方式可選擇

● 內置多 PLC 程序，當前運行的 PLC 程序可選擇

● PLC 程序在線顯示、實時監控、信號實時追蹤

● 支持語句式宏代碼編程，支持帶參數的宏程序調用

● 剛性攻絲和柔性攻絲可由參數設定

● 具有旋轉、縮放、極坐標，固定循環和多種銑槽復合循環功能

● 具有歷史報警及操作履歷功能，方便用戶操作和維護管理

● 提供多級密碼保護功能，方便設備管理

● 36 點通用輸入 /36 點通用輸出

● 支持標準 RS232 及 USB 接口，支持 U 盤文件操作、系統配置和軟件升級 , 可實現文件傳輸、串

  口 DNC 加工和 USB 在線加工功能
