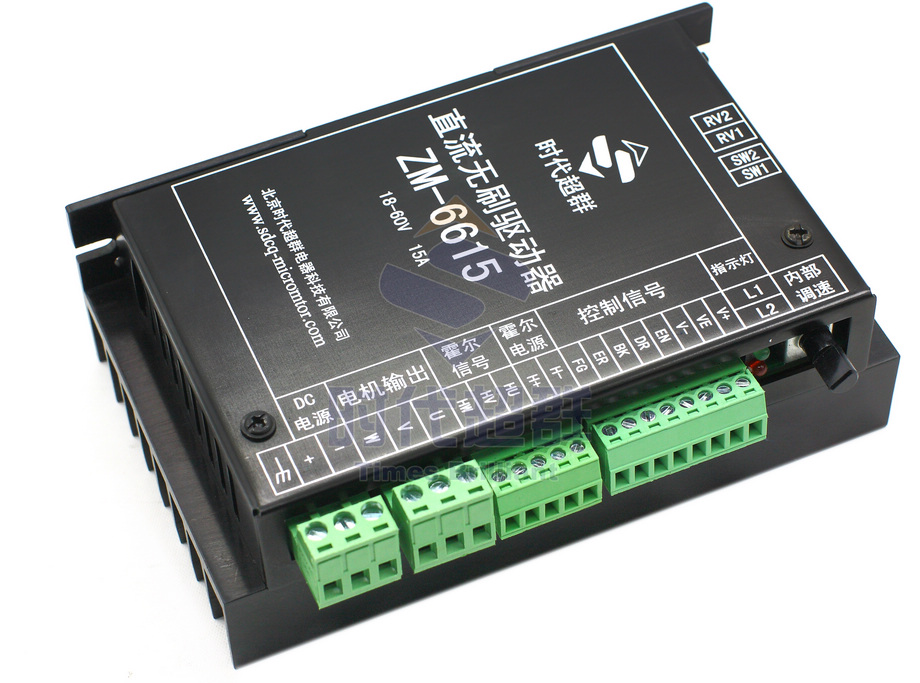

上圖為客戶訂制齒軸的直流無刷電機，左圖為加裝剎車，右圖是普通款，出軸處理一致。電機尺寸參考如下：  由圖可看出，電壓均為24V額定轉速分別為1500轉與3500轉，額定力矩相對普通無刷電機更大一些。 配套驅動器為ZM-6615,如下 ：
ZM-6615 是我公司基于**** BiCD 工藝集成電路開發的高性能直流無刷控制器 ( 驅動器 )，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。具體如下： 高集成度高可靠性無刷直流 (BLDC) 電機控制器 三相全橋，PWM 斬波方式 閉環穩速，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率
正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。
無刷電機的磨損主要是在軸承上了，從機械角度看，無刷電機幾乎是一種免維護的電動機了，必要的時候，只需做一些除塵維護即可。上下一比較，就知道無刷電機相對于有刷電機的優勢在哪里了，但是萬事都不是****的，有刷電機低速扭力性能優異、轉矩大等性能特點是無刷電機不可替代的，不過就無刷電機的使用方便性來看，隨著無刷控制器的成本下降趨勢和國內外無刷技術的發展與市場競爭，無刷動力系統正在高速的發展與普及階段，這也極大促進了模型運動的發展。
配套技術咨詢 楊工：18001308796 QQ:1755105676
