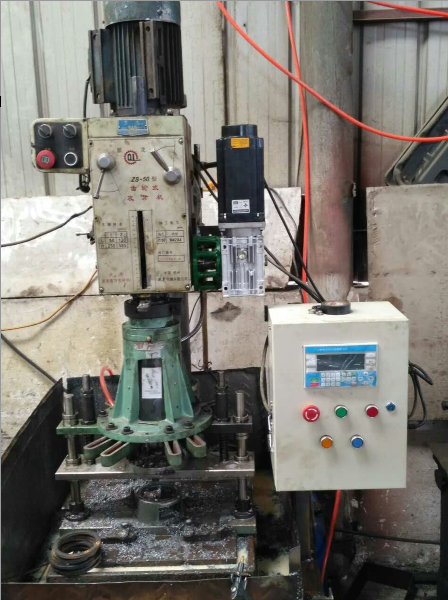

常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下圖為客戶定制的鉆床用一套單軸控制系統：

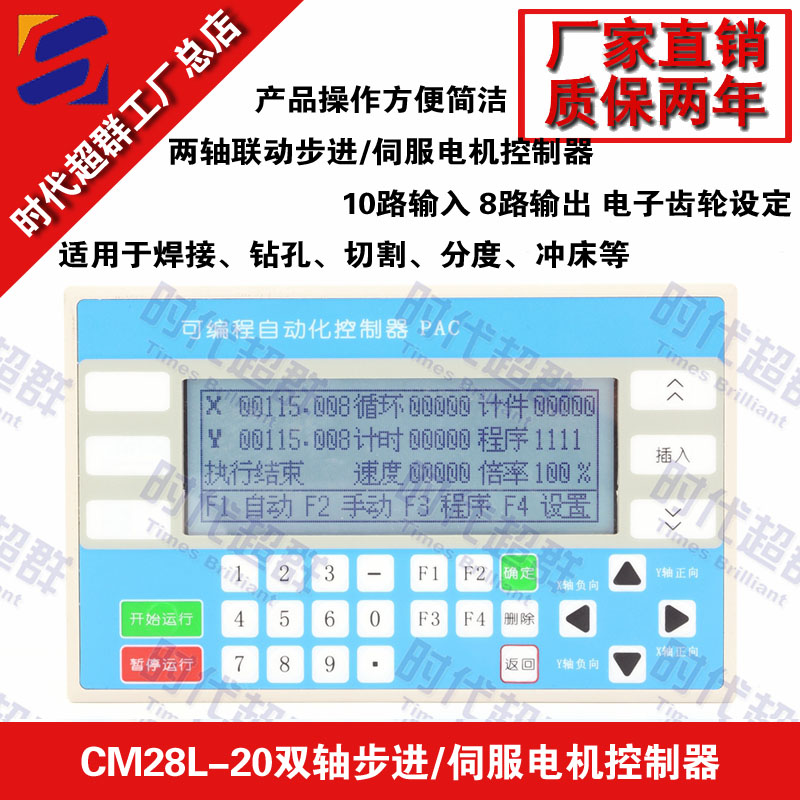

上圖為客戶鉆通用的單軸控制系統，包含電源一個，20NM步進電機一臺，配套驅動器一個，配套渦輪減速1比10的一臺（渦輪的減速比要和客戶要求速度快慢而選型的），單軸數顯控制器CM28L-10一臺，具體的同樣的設備，由于設備大小不一樣，選型也不太一樣。 下面介紹一下具體的產品 客戶要求如下 啟動程序后，首先回機械零點，（感應開關） 鉆頭快速下降1圈（快速移動到工件表面）慢速攻進0.5MM，快速退回1MM，一直循環直至打透。  可編程自動化控制器CM28L系列是時代超群全新開發的單軸，雙軸控制系統，具有微米（μm）級精度控制功能，可實現復雜的單，雙軸專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。CM28L系列控制器適用于焊接、鉆孔、切割、分度、沖床等單，雙軸機械的控制。本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術特點 實現X單軸或X,Y兩軸控制 數字插補技術實現X-Y聯動 梯形加減速控制 位置指令范圍-99999.999mm ~ +99999.999mm 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999 10路輸入，8路輸出 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。 具有反向間隙補償功能 速度倍率功能，多級調節 漢字指令型編程，簡單易懂 選擇性I/O功能配置功能 可存儲20個程序 提供操作級，設備級密碼管理功能。方便設備管理 客戶選擇配置如下

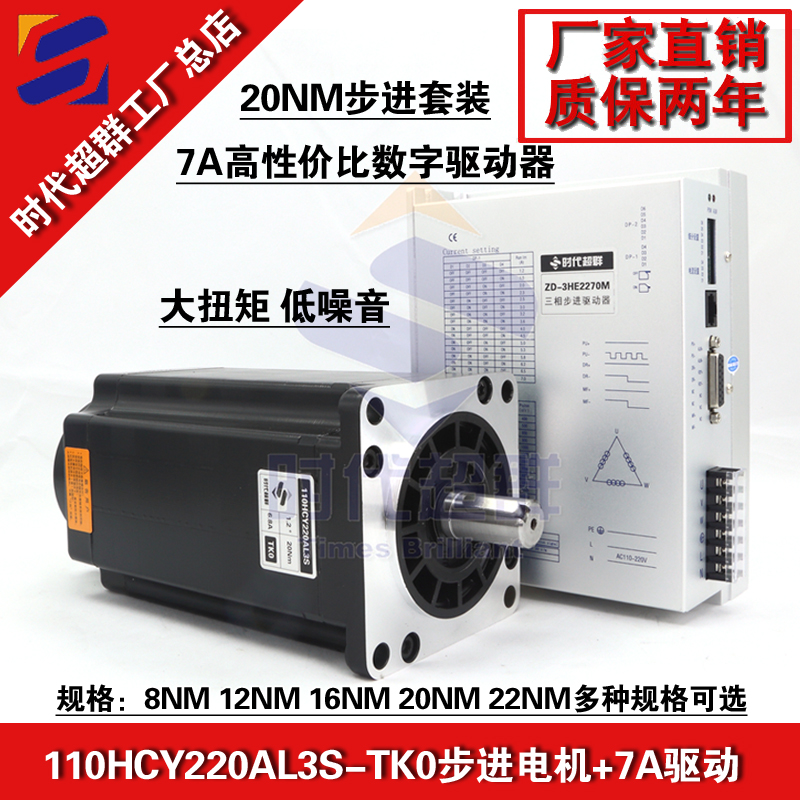

時代超群廠家直銷110步進電機110HCY220AL3S-TK0 20NM三相步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩20Nm，電流6.8A，機身長220MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動器ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。

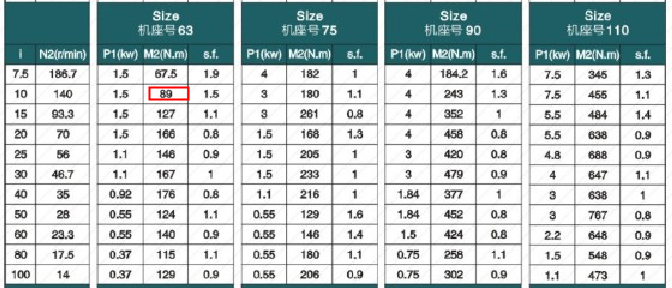

客戶在輸出扭矩不夠的情況下，可以加裝蝸輪蝸桿減速機，增大輸出扭矩。蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。此款減速機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠！ 20NM電機搭配10速比蝸輪蝸桿最終能輸出的靜扭矩如下 20nm*10速比*60%輸出效率=120NM＞89NM（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩也只有89NM,我們知道步進電機越高扭矩越小。所以輸出扭矩要選的大一些。
具體尺寸圖如下：
